تیرهای کنسولی به عنوان یکی از مؤلفههای کلیدی در سازههای مدرن، نقش اساسی در انتقال بارها از نقاط پشتیبانی به سمت انتهای آزاد ایفا میکنند. طراحی صحیح این تیرها نه تنها ایمنی ساختمان را تضمین مینماید، بلکه به بهبود کارایی اقتصادی و زیستی پروژه نیز کمک میکند. در ادامه به بررسی جامع اصول طراحی تیرهای کنسولی میپردازیم تا مهندسان بتوانند با اطمینان بیشتری تصمیمات ساختاری اتخاذ کنند.
مفهوم تیرهای کنسولی
تعریف فنی
تیر کنسولی (Cantilever Beam) بهمنظور توصیف یک عضو سازهای است که در یک سر بهصورت ثابت و در سر دیگر بهصورت آزاد قرار میگیرد. این نوع تیرها معمولاً تحت بارهای عمودی، افقی و گشتاورهای ترکیبی عمل میکنند و بهدلیل داشتن انتهای آزاد، توزیع تنشهای خاصی را در مقطع خود نشان میدهند.
کاربردهای رایج
در پروژههای ساختمانی، تیرهای کنسولی در مواردی نظیر بالکنهای معلق، شفتهای برج، سقفهای بدون ستون میانی و پلهای کوتاه به کار میروند. بهعلاوه، در صنایع نفت و گاز، این تیرها برای نصب تجهیزات سنگین بر روی سطوحی که امکان استفاده از پشتیبانهای متعدد وجود ندارد، کاربرد فراوانی دارند.
اصول بنیادی طراحی
بارهای اعمالشده
یکی از مهمترین گامها در طراحی تیر کنسولی، شناسایی دقیق بارهای عمودی (مانند وزن خود تیر، بارهای مرده و زنده) و بارهای افقی (مانند باد، زلزله) است. برای هر بار، ترکیب گشتاورهای ناشی از آن باید بهدقت محاسبه شود تا از وقوع خمش بیش از حد جلوگیری شود.
شرایط پشتیبانی و انتهای آزاد
در نقطه پشتیبانی، تیر باید بتواند ممان خمش حداکثری را تحمل کند؛ در حالی که در انتهای آزاد، توزیع تنشها بهصورت کاهش تدریجی رخ میدهد. بنابراین، انتخاب مقطع مناسب و رعایت ضریبهای ایمنی در این دو ناحیه، از الزامات اساسی طراحی است.
محاسبهگرهای مهم

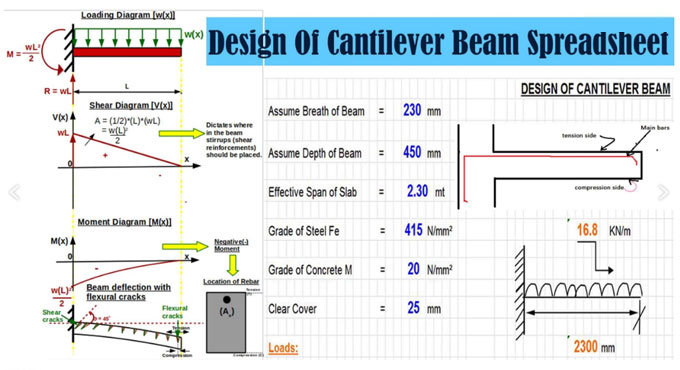

ممان خمش و نیروی قصری
برای هر بار اعمالشده، ممان خمش (M) و نیروی قصری (V) بهصورت زیر محاسبه میشوند:
- ممان خمش: M = Σ (بار × فاصله از نقطه پشتیبانی)
- نیروی قصری: V = dM/dx (مشتق ممان نسبت به طول تیر)
استفاده از روشهای عددی مانند «روش عنصر محدود» (FEM) برای بررسی دقیقتر توزیع این مقادیر در طول تیر توصیه میشود.

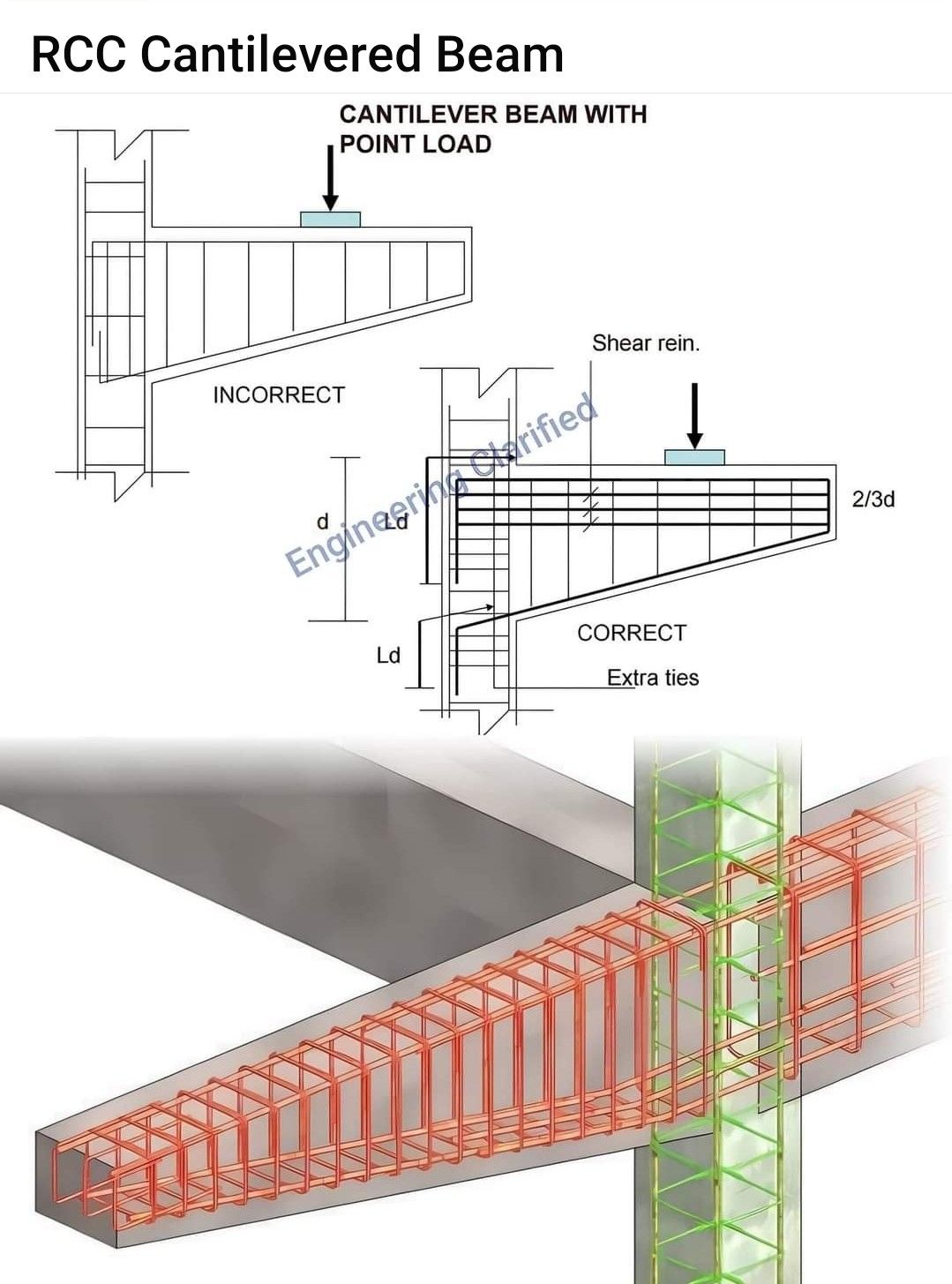

انتخاب مقطع
پس از تعیین مقادیر حداکثری ممان و نیرو، مقطع تیر باید طوری انتخاب شود که مقاومت خمشی σ و مقاومت برشی τ در مقیاسهای موردنظر (مانند استانداردهای آیسیسی یا آیپیسی) رعایت شوند. از معادلات کلاسیک مهندسی سازه میتوان برای محاسبه ضریب تابپذیری (EI) و ماژول برشی (GA) استفاده کرد.
نکات عملی برای مهندسان
کنترل رانش و شکست
در طراحیهای پیشرفته، بررسی پدیدههای رانش (Shear Buckling) و شکست محوری (Axial Failure) ضروری است. برای جلوگیری از این پدیدهها، میتوان از تقویتهای مقطعی نظیر پروفیلهای فولادی یا کامپوزیت استفاده کرد. همچنین، در مناطق بحرانی مانند نقطه پشتیبانی، افزودن پایههای استحکامزا (مانند پایههای بتنی) میتواند خطرات را بهحداقل برساند.
روشهای بهینهسازی
با بهرهگیری از الگوریتمهای بهینهسازی (مانند Genetic Algorithms یا Particle Swarm Optimization) میتوان وزن کلی تیر را کاهش داد و در عین حال ایمنی را حفظ کرد. این روشها بهویژه در پروژههای با محدودیتهای فضایی و وزنی اهمیت دارند.
اهمیت تستهای میدانی
پس از تکمیل طراحی، انجام تستهای میدانی نظیر بارگذاری تدریجی (Incremental Loading) و اندازهگیری تغییر شکل (Deflection Measurement) برای تأیید صحت محاسبات ضروری است. این تستها بهویژه در پروژههای بزرگ، امکان شناسایی نقاط ضعف پیش از بهرهبرداری را فراهم میکنند.
نتیجهگیری
طراحی تیرهای کنسولی ترکیبی از اصول نظری مهندسی سازه، تحلیل دقیق بارها و استفاده هوشمندانه از مواد ساختاری است. رعایت دقیق معیارهای ایمنی، بهکارگیری ابزارهای محاسبه پیشرفته و انجام ارزیابیهای میدانی میتواند تضمینکننده ساختاری مقاوم، کارآمد و اقتصادی باشد. مهندسان با بهکارگیری این اصول، میتوانند پروژههای خود را با اطمینان کامل بهپیش ببرند و به استانداردهای بینالمللی در طراحی سازههای کنسولی دست یابند.
