دیافراگم صلب بهعنوان یکی از اجزای کلیدی در مهندسی ساختمان، نقش مهمی در توزیع بارهای عمودی و افقی ایفا میکند. این عنصر ساختاری، با ترکیب خواص مکانیکی خاص خود، امکان انتقال نیروها از پوستههای خارجی به اسکلت داخلی را بدون ایجاد انعطافپذیری زیاد فراهم میسازد. درک درست عملکرد، مزایا و محدودیتهای دیافراگم صلب برای طراحان، مهندسان سازه و کارفرمایان امری اساسی است تا بتوانند تصمیمگیریهای بهینهسازیمحور را در پروژههای ساختمانی اتخاذ کنند.
تعریف و اصول عملکرد دیافراگم صلب
دیافراگم صلب بهصورت یک صفحه یا لایه مستحکم در داخل سازه تعریف میشود که بهویژه در طبقات میانی یا سقفهای بزرگ مورد استفاده قرار میگیرد. این لایه معمولاً از بتن آرمه، فولاد یا ترکیبی از هر دو ساخته میشود و بهصورت یکپارچه با اعضای دیگر سازه (ستون، تیر، دیوار) ارتباط برقرار میکند. هدف اصلی دیافراگم صلب، ایجاد یک مسیر مقاوم برای انتقال بارهای افقی (مانند نیروهای زلزله یا باد) به سمت پایههای سازه است، در حالی که از تغییر شکلهای بزرگ جلوگیری میکند.
مکانیزم انتقال بار
در هنگام اعمال نیروی افقی، دیافراگم صلب بهعنوان یک صفحه ثابت عمل میکند و نیروهای وارده را بهصورت توزیع یکنواخت به ستونها و پایهها میفرستد. این مکانیزم باعث میشود که نقاط ضعف محوری مانند تقاطع تیر-ستون کمتر تحت فشار قرار گیرند و از وقوع شکستهای محلی جلوگیری شود. بهعلاوه، دیافراگم صلب میتواند اثرات ارتعاشی را کاهش دهد و پایداری دینامیکی ساختمان را بهبود بخشد.
کاربردهای رایج دیافراگم صلب در ساختمان
دیافراگم صلب در انواع مختلف ساختمانها از جمله مسکونی، تجاری و صنعتی بهکار میرود. برخی از مهمترین کاربردها عبارتند از:
- سقفهای بزرگ آزاد (مانند هالهای کنفرانس یا سالنهای ورزشی) که نیاز به تحمل بارهای افقی بدون استفاده از ستونهای میانی دارند.
- طبقات میانی در برجهای بلند که برای کاهش انحراف کلی سازه در برابر زلزله بهکار میروند.
- ساختمانهای مقاوم در برابر زلزله که دیافراگمهای صلب بهعنوان بخشی از استراتژیهای مقاومسازی بهکار میگیرند.
- پروژههای صنعتی با پوششهای بزرگ (مانند کارخانههای خودروسازی) که در آنها نیاز به یک صفحه مستحکم برای توزیع بارهای وزنی و دینامیکی است.
مزایا و معایب دیافراگم صلب
در انتخاب دیافراگم صلب برای یک پروژه، مزایا و معایب آن باید بهدقت مورد بررسی قرار گیرد.
مزایا
- پایداری بالا: بهدلیل سختی ساختاری، دیافراگم صلب توانایی تحمل بارهای بزرگ را دارد.
- کاهش انحراف: توزیع یکنواخت نیروها باعث کاهش انحراف کلی سازه میشود.
- سازگاری با استانداردهای زلزله: در بسیاری از کدهای ملی و بینالمللی، استفاده از دیافراگم صلب بهعنوان راهحل مؤثر برای مقاومسازی زلزله توصیه میشود.
- سرعت نصب: در پروژههای بزرگ، با استفاده از قالبگیری پیشساخته میتوان دیافراگم صلب را بهسرعت اجرا کرد.
معایب
- هزینه اولیه بالا: بهدلیل استفاده از مواد با مقاومت بالا و فرمگیری دقیق، هزینه ساخت میتواند بیشتر از دیافراگمهای انعطافپذیر باشد.
- نیاز به طراحی دقیق: عدم رعایت جزئیات طراحی میتواند منجر به نقاط ضعف ساختاری و شکستهای ناخواسته شود.
- وزن زیاد: دیافراگم صلب معمولاً سنگین است و ممکن است نیاز به تقویت پایهها داشته باشد.
مقایسه دیافراگم صلب با دیافراگمهای دیگر

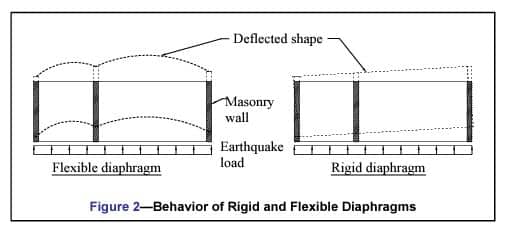

در مباحث مهندسی سازه، دیافراگمها بهدو دسته عمده تقسیم میشوند: دیافراگمهای صلب و دیافراگمهای انعطافپذیر (مانند دیافراگمهای کششی یا ترکیبی). در ادامه، تفاوتهای اصلی این دو نوع بررسی میشود.
- سختی ماده: دیافراگم صلب از موادی با مدول الاستیسیته بالا استفاده میکند، در حالی که دیافراگمهای انعطافپذیر از موادی با مدول کمتر بهره میبرند.
- نحوه انتقال بار: دیافراگم صلب بارها را بهصورت مستقیم به ستونها میفرستد، در حالی که دیافراگمهای انعطافپذیر ممکن است بارها را بهصورت توزیع غیرخطی منتقل کنند.
- پاسخ دینامیکی: دیافراگم صلب در مواجهه با زلزلههای کوتاهمدت عملکرد بهتری دارد، در حالی که دیافراگمهای انعطافپذیر میتوانند انرژی زلزله را جذب و تخفیف دهند.
روشهای نصب و نکات فنی مهم
نصب دیافراگم صلب نیازمند رعایت دقیق مراحلی است که در ادامه بهاختصار شرح داده میشود.
مرحله پیشطراحی

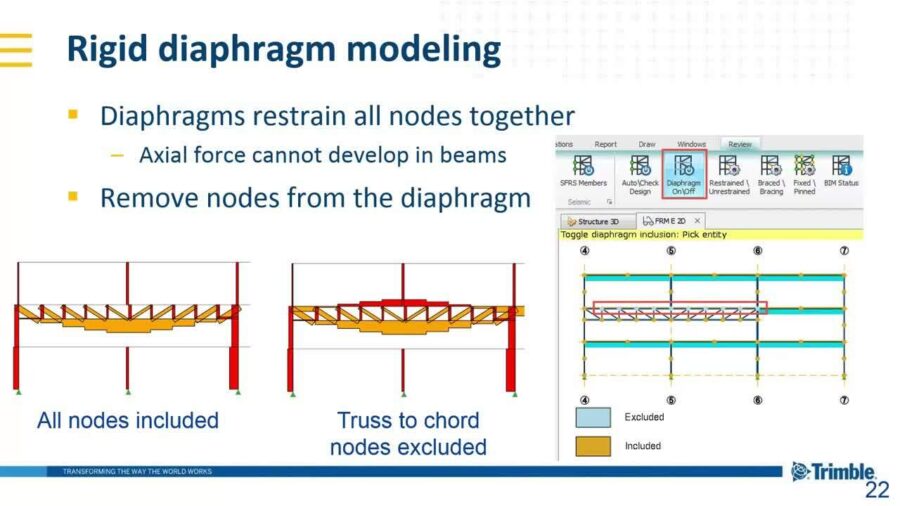

در این مرحله، مهندسان سازه با استفاده از نرمافزارهای تحلیل ساختاری (مانند ETABS یا SAP2000) رفتار دیافراگم را تحت بارهای مختلف شبیهسازی میکنند. نتایج این تحلیلها باعث تعیین مقاطع مناسب تیر، ستون و ضخامت دیافراگم میشود.
آمادهسازی قالب
قالبهای پیشساخته یا قالبهای چوبی برای شکلدهی به دیافراگم استفاده میشود. دقت در تنظیم قالبها، تنظیمات سطحی و اطمینان از عدم وجود خلعهای هوا از موارد کلیدی است.
ریختن بتن و استحکام اولیه
پس از ریختن بتن، باید زمان کافی برای رسیدن به استحکام اولیه (حداقل ۲۴ ساعت) فراهم شود. در این دوره، رعایت شرایط دمایی و رطوبتی برای جلوگیری از ترکخوردگی حائز اهمیت است.
تسویه و پیوستگی ساختاری
پس از سخت شدن بتن، اتصال دیافراگم به ستونها و تیرها با استفاده از رولهای فولادی یا میخگذاریهای ویژه انجام میگیرد تا یکپارچگی سازه تضمین شود.
استانداردها و مقررات مرتبط
در ایران، طراحی دیافراگمهای صلب تحت پوشش آییننامههای ملی سازه (مانند آییننامه زلزله) و استانداردهای بینالمللی (مانند Eurocode 8) قرار میگیرد. برخی از نکات مهم این استانداردها عبارتند از:
- حداکثر انحراف مجاز برای دیافراگمها در برابر بارهای افقی.
- حداقل مقدار مساحت مقطع فولاد در دیافراگم برای جلوگیری از نازکی بیش از حد.
- نیاز به بررسی پایداری کلی سازه در برابر زلزلههای با شدت مختلف.
نکات نگهداری و بررسیهای دورهای
اگرچه دیافراگم صلب بهصورت یک ساختار مقاوم طراحی میشود، اما برای حفظ عملکرد بلندمدت آن، باید بهصورت دورهای موارد زیر بررسی شود:
- بازرسی ترکهای سطحی یا داخلی که میتواند نشانگر مشکلات در فرآیند بتنریزی باشد.
- ارزیابی وضعیت پیوستگی بین دیافراگم و اعضای دیگر سازه، بهویژه پس از وقوع زلزله یا بارهای شدید.
- انجام تستهای غیر مخرب (مانند آزمون امواج اولی) برای تشخیص هرگونه ضعف داخلی.
نتیجهگیری
دیافراگم صلب بهعنوان یک ابزار قدرتمند در مهندسی سازه، امکان توزیع مؤثر بارهای افقی و بهبود پایداری دینامیکی ساختمانها را فراهم میکند. با توجه به مزایای فراوانی که از جمله افزایش مقاومت، کاهش انحراف و سازگاری با استانداردهای زلزله دارد، انتخاب این نوع دیافراگم برای پروژههای بزرگ و حساس میتواند بهعنوان یک راهحل بهینه شناخته شود. در عین حال، هزینههای بالا، وزن زیاد و نیاز به طراحی دقیق، چالشهایی هستند که باید با برنامهریزی دقیق و استفاده از ابزارهای تحلیلی پیشرفته مدیریت شوند. در نهایت، ترکیب دانش فنی، رعایت استانداردها و اجرای صحیح مراحل ساخت، کلید موفقیت در بهرهبرداری از دیافراگم صلب در ساختمانهای مدرن خواهد بود.
