سیمکشی ساختمان بهعنوان یکی از ارکان اساسی زیرساختهای الکتریکی، نقش حیاتی در ایمنی، کارایی و دوام کلی پروژه دارد. هرگونه نقص یا نادیدهگرفتن اصول پایه میتواند منجر به خطرات جدی از جمله حریق، قطع برق ناگهانی یا حتی آسیب به تجهیزات حساس شود. در این مقاله بهصورت جامع به بررسی اصول مهم سیمکشی در ساختمانها میپردازیم و نکات کلیدی برای اجرای صحیح آن را ارائه میدهیم.
اهمیت برنامهریزی دقیق قبل از شروع کار
یک برنامهریزی منسجم میتواند هزینههای تعمیرات و بازسازی را بهطرز چشمگیری کاهش دهد. در این مرحله باید نیازهای برقی تمام فضاها، تعداد نقاط روشنایی، پریزها، دستگاههای بزرگ مانند کولرها و لوازم خانگی، و همچنین مسیرهای عبور کابلها بهدقت شناسایی شوند.
تحلیل بارهای برقی بهویژه در ساختمانهای تجاری و چندمنظوره، اساسی است؛ زیرا انتخاب مقاطع مناسب کابلها و محافظتکنندههای جریان بیش از حد (MCB) بدون این تحلیل امکانپذیر نیست.
استانداردهای ملی و بینالمللی در سیمکشی ساختمان
در ایران، استاندارد IEC 60364 و آییننامه ملی ساختمان (بخش ۲۲) چارچوبهای اصلی برای طراحی و اجرا را تعیین میکنند. این استانداردها بهصورت دقیق مواردی نظیر جداسازی مدارها، استفاده از کابلهای مقاوم در برابر حرارت، و الزامات ایمنی برای نصب در مکانهای مرطوب یا خطرناک را پوشش میدهند.
تطبیق با این استانداردها نهتنها باعث میشود پروژه از نظر قانونی مشکلی نداشته باشد، بلکه در مواجهه با بازرسیهای دورهای و بیمهنامهها نیز مزیت محسوب میشود.

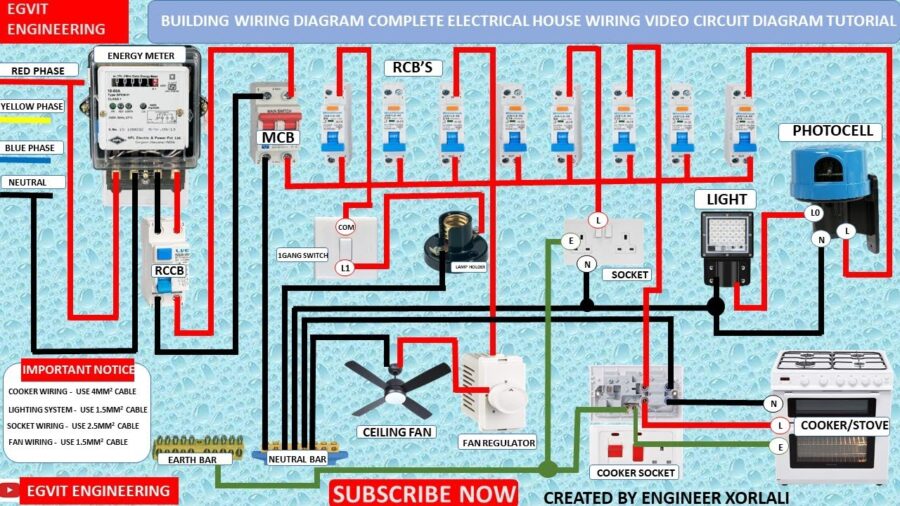

مراحل کلیدی طراحی سیمکشی
طراحی سیمکشی شامل گامهای زیر است:
- نقشهکشی دقیق: تهیه نقشههای معماری و سپس ترسیم مسیرهای کابلکشی بر روی آنها.

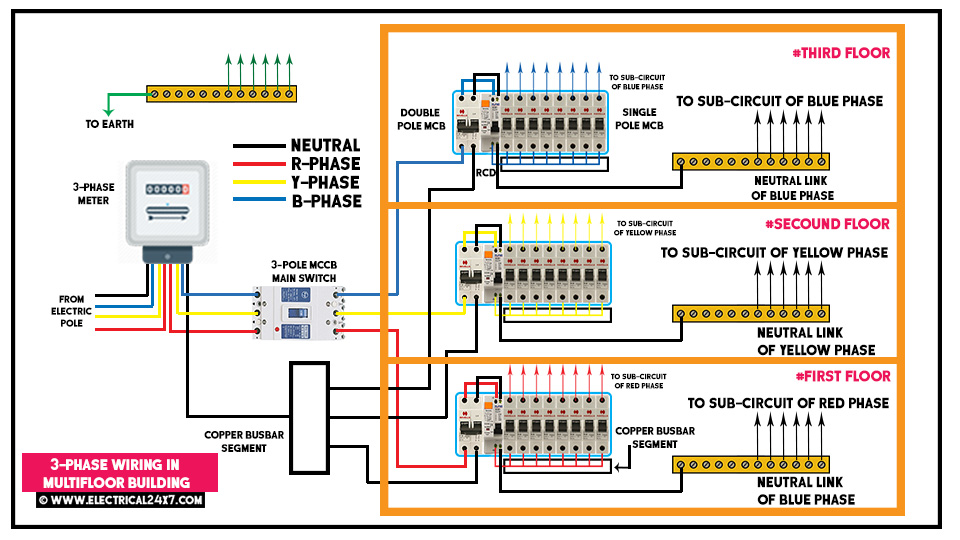

- تقسیمبندی مدارها: جداسازی مدارهای روشنایی، پریزها، دستگاههای بزرگ و سیستمهای امنیتی.
- انتخاب کابل مناسب: بسته به نوع بار، طول مسیر و شرایط محیطی، کابلهای مسی یا آلومینیومی با عایق مناسب انتخاب میشوند.
- محافظتکنندهها: تعیین مکان و نوع فیوز یا MCB برای هر مدار بهمنظور جلوگیری از بارهای بیش از حد.
انتخاب کابلهای مناسب برای ساختمانهای مسکونی و تجاری
در انتخاب کابلها باید به عوامل زیر توجه شود:
- مقدار جریان (آمپره): مقطع کابل باید توان تحمل جریان را داشته باشد؛ برای مثال، یک مدار ۲۰ آمپر معمولاً به کابل مسی مقطع ۲.۵ میلیمتر مربع نیاز دارد.
- طول مسیر: با افزایش طول مسیر، افت ولتاژ افزایش مییابد؛ بنابراین در مسیرهای طولانی، مقاطع بزرگتر یا کابلهای با مقاومتی کمتر توصیه میشود.
- شرایط محیطی: در مکانهای مرطوب یا زیرزمین، استفاده از کابلهای با عایق مقاوم در برابر رطوبت یا گازهای خورنده ضروری است.
- نوع عایق: برای فضاهای داخلی معمولاً عایق PVC کافی است، اما در فضاهای صنعتی یا مناطقی که دما بالا است، عایق XLPE یا EPR کاربرد دارد.
روشهای نصب و اجرای سیمکشی
نصب صحیح سیمکشی بهموقعی و با رعایت جزئیات زیر امکانپذیر است:
- استفاده از لولهکشی (کانال): برای عبور کابلها در دیوارها یا سقفها، استفاده از لولههای PVC یا فلزی باعث محافظت در برابر آسیب مکانیکی میشود.
- قفلکردن کابلها: با استفاده از کلیپها و گیرههای مناسب، کابلها بهصورت منظم در مسیرهای خود ثابت میشوند.
- حفظ فاصلههای ایمنی: کابلهای برق باید حداقل ۱۰ سانتیمتر از لولههای آب یا گاز فاصله داشته باشند تا خطر تداخل الکتریکی یا نشت گاز کاهش یابد.
- اتصال صحیح زمین: تمام تجهیزات باید بهدرستی به زمین متصل شوند؛ این کار خطر الکتریسیته ساکن و شوک الکتریکی را بهطور قابل توجهی کاهش میدهد.
نکات ایمنی در هنگام کار با سیمکشی
ایمنی همواره باید در رأس اولویتها قرار گیرد. برخی از مهمترین اقدامات ایمنی عبارتند از:
- قطع کامل منبع برق قبل از شروع هر گونه کار.
- استفاده از ابزار عایقدار و دستکشهای محافظ.
- تست ولتاژ با دستگاههای مناسب برای اطمینان از عدم حضور برق.
- بررسی صحیح اتصالهای زمین و اطمینان از عدم وجود نقاط شارژ شده.
نگهداری، بازرسی و بهروزرسانی سیمکشی
پس از اتمام ساخت، نگهداری دورهای سیمکشی برای حفظ ایمنی و کارایی ضروری است. بازرسیهای سالانه باید شامل موارد زیر باشد:
- بررسی اتصالهای سیمها و اطمینان از عدم شل شدن یا خوردگی.
- آزمون عملکرد محافظتکنندهها (مانند MCB) برای اطمینان از پاسخگویی به بارهای اضافی.
- پایش دمای کابلها در نقاط بحرانی با استفاده از ترموگرام.
- بهروزرسانی مدارها در صورت اضافه شدن بارهای جدید یا تغییرات ساختاری.
نتیجهگیری
اجرای اصول صحیح سیمکشی در ساختمان نهتنها بهبهبود کارایی انرژی کمک میکند، بلکه از بروز حوادث ناگوار جلوگیری مینماید. رعایت استانداردهای ملی، برنامهریزی دقیق، انتخاب مناسب کابلها، نصب منظم و بازرسیهای دورهای، سه ستون اساسی برای دستیابی به یک سامانه الکتریکی پایدار و ایمن هستند. با توجه به پیشرفتهای فناوری و استفاده روزافزون از سیستمهای هوشمند، توجه ویژه به جزئیات سیمکشی در پروژههای ساختمانی امروزی از اهمیت بیشتری برخوردار شده و میتواند پایهای برای توسعه پایدار و اقتصادی در حوزه ساخت و ساز باشد.
