برقگیر یا گرهگیر رعد و برق، یکی از مهمترین تجهیزات حفاظتی در ساختمانهاست که نقش کلیدی در جلوگیری از ورود مستقیم انرژی الکتریکی ناشی از ضربههای رعد و برق به سازهها و ساکنان آنها دارد. این دستگاه با هدایت جریان الکتریکی به زمین، انرژی مخرب را از مسیرهای حساس مانند سیستمهای الکتریکی، لولهکشیها و تجهیزات الکترونیکی منحرف میکند و از بروز خسارات جانی و مالی جلوگیری مینماید.
تاریخچه و ضرورت استفاده از برقگیر در ساختمانها
از زمانهای باستان، انسانها بهدنبال راهکارهایی برای محافظت از خود در برابر رعد و برق بودند؛ اما تنها از قرن بیستم بهصورت علمی و مهندسی، برقگیرها بهعنوان یک جزء استاندارد در طراحی سازههای مسکونی و صنعتی شناخته شدند. افزایش ارتفاع ساختمانها، استفاده گسترده از سازههای شیشهای و تجهیزات الکترونیکی حساس، ضرورت نصب برقگیرهای مؤثر را بیش از پیش تقویت کرده است.
چرا برقگیر برای هر ساختمان ضروری است؟
در صورت عدم وجود گرهگیر مناسب، انرژی رعد و برق میتواند از طریق مسیری ناخواسته به سیمکشیهای داخلی نفوذ کرده و باعث ایجاد جرقه، سوختن عایقها، خراب شدن مدارهای الکترونیکی و حتی آتشسوزی شود. علاوه بر این، اثرات الکتریکی میتواند به ساختارهای بتنی یا فولادی آسیب برساند و در نهایت باعث کاهش مقاومت سازه در برابر نیروهای زلزله گردد.
اجزاء اصلی یک برقگیر ساختمان
یک برقگیر معمولاً از سه بخش اساسی تشکیل میشود:
- سرکوبکننده (کپوت): بخش اصلی که بهصورت یک میله یا نوار مسی به ارتفاع کافی از سطح زمین بالا میآید و بهعنوان نقطه جذب انرژی رعد عمل میکند.
- رابطهگیر (کابل اتصال): کابلهای مسی یا آلومینیومی که برقگیر را به سیستم زمینگیری متصل میسازند و جریان را به مسیر امن هدایت میکنند.
- سیستم زمینگیری: مجموعهای از میلهها یا صفحههای فلزی دفنشده در زیر خاک که مقاومت الکتریکی بسیار کم دارند و انرژی را بهصورت امن به زمین تخلیه مینمایند.
انواع برقگیرهای مورد استفاده در ساختمانها
براساس شکل، مواد سازنده و روش نصب، برقگیرها به دستههای زیر تقسیم میشوند:

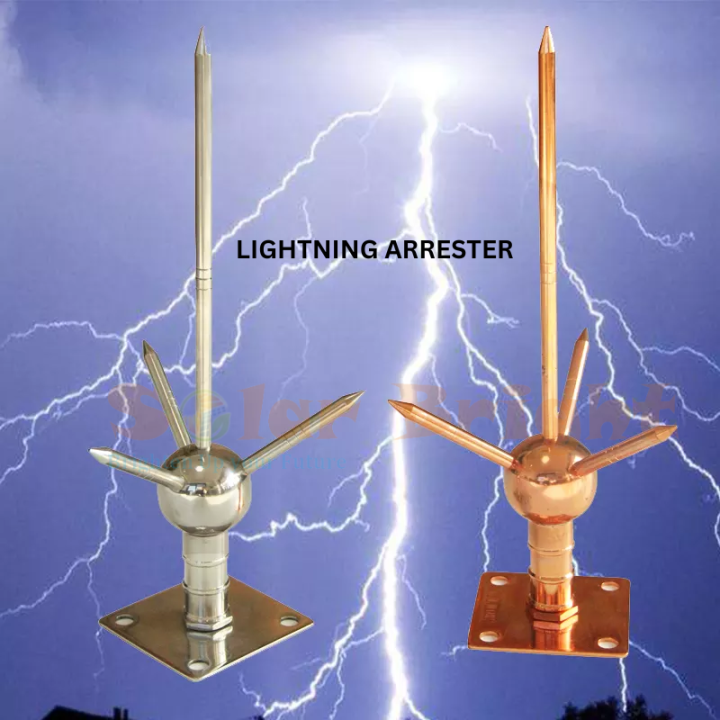

- برقگیرهای میخی: رایجترین نوع که بهصورت میلههای طولانی از سقف یا دیوار بیرون میآیند.
- برقگیرهای تخت یا صفحهای: برای ساختمانهای با نمای شیشهای یا سقفهای صاف مناسباند.
- برقگیرهای ترکیبی: ترکیبی از میخی و صفحهای که در پروژههای پیچیده بهکار میروند.
مراحل نصب صحیح برقگیر
نصب برقگیر باید تحت نظارت مهندسان برق و با رعایت استانداردهای ملی (مانند IEC 62305 و استانداردهای ایران) انجام شود. فرآیند نصب بهصورت زیر پیش میرود:
- تحلیل خطر: ارزیابی سطح خطر رعد و برق برای موقعیت جغرافیایی و ارتفاع سازه.
- انتخاب نوع و تعداد برقگیر: بر اساس نتایج تحلیل، تعداد مناسب گرهگیرها تعیین میشود.
- نصب سرکوبکننده: نصب میلههای مسی با ارتفاع کافی بهطوریکه از هر نقطه ساختمان قابل دسترسی باشند.
- اتصال به سیستم زمینگیری: استفاده از کابلهای با مقطع مناسب و اطمینان از اتصال محکم به میلههای زمینی.
- آزمون مقاومت زمین: با دستگاه میلوامپ، مقاومت مسیر زمینی باید زیر 10 اهم باشد؛ در غیر این صورت باید اقدامات اصلاحی انجام گیرد.
نکات کلیدی در نگهداری و بازرسی دورهای
برای حفظ عملکرد بهینه برقگیر، بازههای زمانی منظم برای بازرسی ضروری است. مهمترین موارد بررسی عبارتند از:
- وضعیت فیزیکی میلهها و کابلها؛ عدم وجود زنگزدگی یا آسیب مکانیکی.
- اتصالات زمین؛ اطمینان از عدم شل شدن یا خوردگی در نقاط اتصال.
- اندازهگیری مقاومت زمین؛ هر گونه افزایش مقاومت باید بلافاصله برطرف شود.
- تغییرات ساختاری؛ هر گونه افزودن یا حذف بخشهای ساختمانی ممکن است نیاز به تجدید نظر در طراحی برقگیر داشته باشد.
مزایای اقتصادی و ایمنی برقگیر
سرمایهگذاری بر روی سیستمهای گرهگیر رعد و برق، بهصرفهترین راه برای جلوگیری از خسارات بزرگ است. برخی از مزایای کلیدی عبارتند از:
- کاهش هزینههای تعمیرات: با جلوگیری از آسیب به تجهیزات الکترونیکی، هزینههای تعویض و تعمیر بهطرز چشمگیری کاهش مییابد.
- افزایش ارزش ملک: ساختمانهای دارای گرهگیرهای استاندارد، در بازار املاک جذابتر بهنظر میرسند.
- بهبود ایمنی ساکنان: ریسک جراحات جدی یا حتی مرگ ناشی از شوک الکتریکی به حداقل میرسد.
- پایبندی به مقررات: بسیاری از قوانین ساخت و ساز، نصب برقگیر را بهعنوان یک الزام قانونی تعریف کردهاند؛ بنابراین عدم رعایت میتواند منجر به جریمههای سنگین شود.
نقش استانداردهای بینالمللی در بهبود عملکرد
استانداردهای IEC 62305 (Protection against lightning) بهطور جامع معیارهای انتخاب، طراحی، نصب و نگهداری برقگیرها را تعریف میکنند. پیروی از این استانداردها نه تنها باعث اطمینان از عملکرد صحیح میشود، بلکه امکان همگامسازی با قوانین ملی ایران را فراهم میآورد.
نتیجهگیری
برقگیر ساختمان، بهعنوان اولین خط دفاعی در برابر خطرات رعد و برق، نقش حیاتی در حفاظت از ساختار، تجهیزات و ساکنان ایفا میکند. با رعایت اصول طراحی مبتنی بر استانداردهای بینالمللی، نصب صحیح توسط متخصصان مجرب و بازرسیهای دورهای، میتوان اطمینان حاصل کرد که این سیستم حفاظتی بهطور مؤثر عمل میکند و از بروز خسارات جانی و مالی جلوگیری میکند. سرمایهگذاری در برقگیر نه تنها یک انتخاب ایمنی، بلکه گامی هوشمندانه برای افزایش ارزش ملک و کاهش هزینههای آینده است.
