تحلیل دینامیکی ساختمان یکی از مهمترین ابزارهای مهندسی سازه است که با بررسی رفتار سازه در برابر بارهای متغیر زمانی مانند زلزله، باد و نیروهای دینامیک دیگر، امکان پیشبینی دقیق واکنشها و بهبود طراحیهای مقاومساز را فراهم میکند. این روش به مهندسان اجازه میدهد تا نقاط ضعف ساختاری را شناسایی کرده و با بهکارگیری تکنیکهای بهینهسازی، ایمنی و عملکرد کلی ساختمان را ارتقا دهند.
مفهوم پایهای تحلیل دینامیکی
در مقایسه با تحلیل استاتیک که تنها بارهای ثابت و دائمی را مدنظر قرار میدهد، تحلیل دینامیکی به بررسی اثرات زمانمتغیر و ارتعاشات سازه میپردازد. این تحلیل بر مبنای معادلات حرکت چنددرجهآزادی (DOF) صورت میگیرد که در آن خواص جرم، سختی و دمپینگ سازه بهصورت ماتریسهای عددی مدلسازی میشوند.
درک صحیح از رفتار دینامیکی نیازمند شناخت دقیق از نمودارهای پاسخ فرکانسی، حالتهای ارتعاشی (مودال) و نقشههای زمانسنجی است که هر یک نقش کلیدی در پیشبینی پاسخ نهایی سازه دارند.

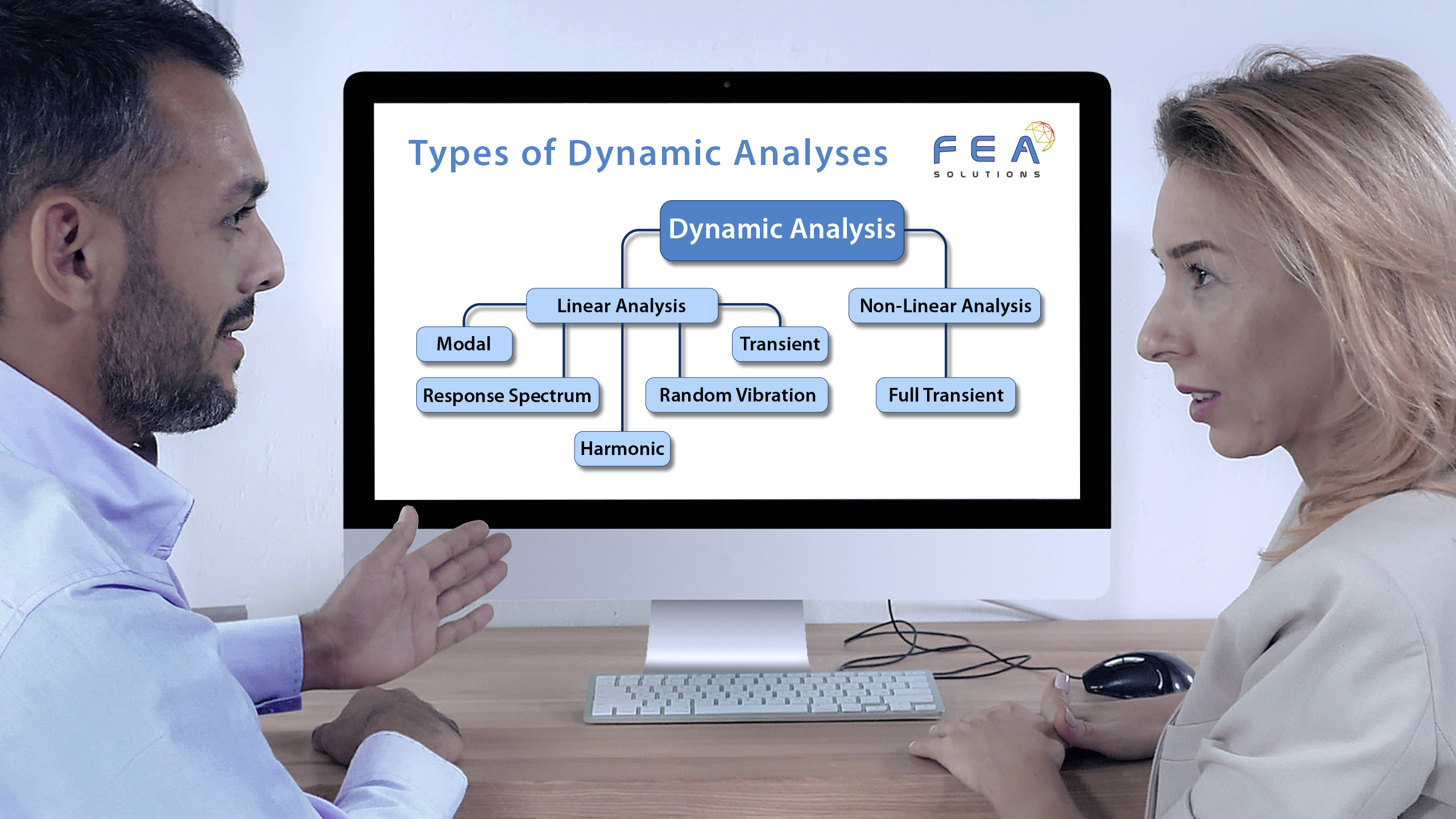

انواع تحلیل دینامیکی در مهندسی سازه
تحلیل مودال (Modal Analysis)
این روش با استخراج حالتهای ارتعاشی و فرکانسهای طبیعی سازه، پایهای برای سایر تحلیلهای دینامیکی فراهم میکند. با شناخت این حالتها، مهندسان میتوانند نقاط بحرانی را شناسایی کرده و اقدامات تقویتی هدفمند اعمال کنند.
تحلیل طی زمان (Time History Analysis)
در این نوع تحلیل، سیگنالهای ورودی زمانمتغیر مانند رکوردهای زلزله واقعی یا شبیهسازی شده بهصورت مستقیم بر روی مدل سازه اعمال میشود. این روش دقیقترین نتایج را ارائه میدهد، اما بهدلیل نیاز به زمان محاسباتی بالا، معمولاً برای پروژههای بزرگتر و مهمتر به کار میرود.
تحلیل طیسنجی (Response Spectrum Analysis)
این روش بر پایهٔ توزیع انرژی ارتعاشی در فرکانسهای مختلف استوار است و بهخصوص برای ساختمانهای متوسط و بزرگ مناسب است. با استفاده از طیسنجهای استاندارد، میتوان بهسرعت پاسخهای حداکثری سازه را برای انواع مختلف زلزله محاسبه کرد.
مراحل اجرای تحلیل دینامیکی
- مدلسازی اولیه: تعریف دقیق هندسه، مواد، و شرایط مرزی سازه.
- تعیین ویژگیهای دینامیکی: محاسبهٔ ماتریس جرم، سختی و دمپینگ بر پایهٔ خواص مواد و توزیع جرم.
- انتخاب روش تحلیل: بسته به هدف پروژه (دقت یا سرعت) و منابع محاسباتی، یکی از روشهای مودال، طیسنجی یا زمانسنجی انتخاب میشود.
- وارد کردن رکوردهای زلزله: استفاده از دادههای تاریخی یا شبیهسازیشده برای اعمال بارهای دینامیکی.
- انجام محاسبه: اجرای تحلیل در نرمافزارهای تخصصی و استخراج نتایج شامل جابهجاییها، نیروهای داخلی و فشارهای ناشی از ارتعاش.
- ارزیابی نتایج: مقایسهٔ پاسخهای بهدستآمده با معیارهای پذیرش (مانند ضریبهای تقویت یا حداقل جابهجایی قابلقبول).
نرمافزارهای پیشرو در تحلیل دینامیکی
امروزه ابزارهای تخصصی متعددی برای انجام تحلیلهای دینامیکی در دسترس هستند که هر یک ویژگیهای منحصر بهفردی دارند. در ادامه به مهمترین این نرمافزارها پرداخته میشود:
- ETABS: بهویژه برای ساختمانهای مسکونی و تجاری، قابلیت ترکیب تحلیل استاتیک و دینامیک را در یک محیط یکپارچه فراهم میکند.
- SAP2000: با دارا بودن ماژولهای پیشرفته برای تحلیل مودال و طیسنجی، برای پروژههای بزرگ و پیچیده مناسب است.
- ANSYS: در زمینهٔ تحلیل دینامیکی پیشرفته، بهویژه برای سازههای صنعتی و پلها، ابزارهای FEM قدرتمندی ارائه میدهد.
- SeismoStruct: نرمافزاری متنباز که بهطور خاص برای تحلیل زمانسنجی زلزله طراحی شده و امکان استفاده از رکوردهای بزرگ را دارد.
نکات کلیدی برای بهبود دقت تحلیل دینامیکی
دقت نتایج تحلیل دینامیکی به عوامل متعددی وابسته است؛ در ادامه چند نکتهٔ مهم برای ارتقاء صحت محاسبات آورده شده است:
- کالیبراسیون مدل: مقایسهٔ نتایج عددی با آزمونهای آزمایشگاهی یا دادههای میدانی برای اعتبارسنجی مدل.
- انتخاب مناسب دامنه فرکانسی: استفاده از بازههای فرکانسی دقیق متناسب با ارتفاع و نوع سازه برای جلوگیری از از دست دادن اطلاعات مهم.
- دقت در تعیین دمپینگ: دمپینگ ساختاری و جغرافیایی را بهدقت مدلسازی کنید؛ این پارامتر بهطور قابلتوجهی بر پاسخهای ارتعاشی تأثیر میگذارد.
- استفاده از شبکههای دقیق: گرههای بیشتر در مناطق حساس (مانند اتصالات و پایهها) میتواند نتایج را بهبود بخشد.
کاربردهای عملی تحلیل دینامیکی در پروژههای واقعی
تحلیل دینامیکی نه تنها در مرحلهٔ طراحی، بلکه در فازهای پس از ساخت و نگهداری ساختمان نقش اساسی دارد. برخی از کاربردهای مهم عبارتند از:
- ارزیابی پسزلزله: با استفاده از نتایج تحلیل، میتوان سطح آسیبپذیری ساختمان را پس از وقوع زلزله ارزیابی کرد و تصمیمات اضطراری اتخاذ نمود.
- بهینهسازی ساختاری: شناسایی نقاط ضعف و اعمال تقویتهای هدفمند (مانند افزودن دمپینگ یا تغییر مقاطع) بر پایهٔ نتایج دینامیکی.
- پیشبینی عملکرد بلندمدت: بررسی اثرات بارهای باد و زلزله بر طول عمر سازه و برنامهریزی برای تعمیرات دورهای.
- طراحی سازههای مقاومبهزلزله: استفاده از نتایج تحلیل برای تعیین حداقل ضریبهای مقاومسازی و انتخاب مواد مناسب.
نتیجهگیری
تحلیل دینامیکی ساختمان به عنوان یک ابزار کلیدی در مهندسی سازه، امکان درک عمیقتری از رفتار سازه در شرایط بارهای متغیر را فراهم میآورد. با بهرهگیری از روشهای مختلفی همچون تحلیل مودال، طیسنجی و زمانسنجی، و استفاده از نرمافزارهای پیشرفته، میتوان به نتایجی دقیق و قابلاعتماد دست یافت. نکات کلیدی از جمله کالیبراسیون مدل، انتخاب دامنه فرکانسی مناسب و مدلسازی دقیق دمپینگ، بهمنظور افزایش دقت محاسبات، نقش مهمی در موفقیت پروژهها ایفا میکنند. در نهایت، ترکیب این دانش با تجربهٔ عملی، مهندسان را قادر میسازد تا ساختمانهای ایمنتر، مقاومتر و پایدارتر بسازند.
