در مهندسی سازهها، دو مفهوم اساسی «مرکز جرم» و «مرکز سختی» نقش کلیدی در تحلیل استاتیک و دینامیک دارند. درک دقیق این تعاریف و توانایی محاسبهٔ آنها به مهندسان امکان میدهد تا رفتار ساختمانها را تحت بارهای مختلف پیشبینی کرده و طرحهای بهینهتری ارائه دهند.

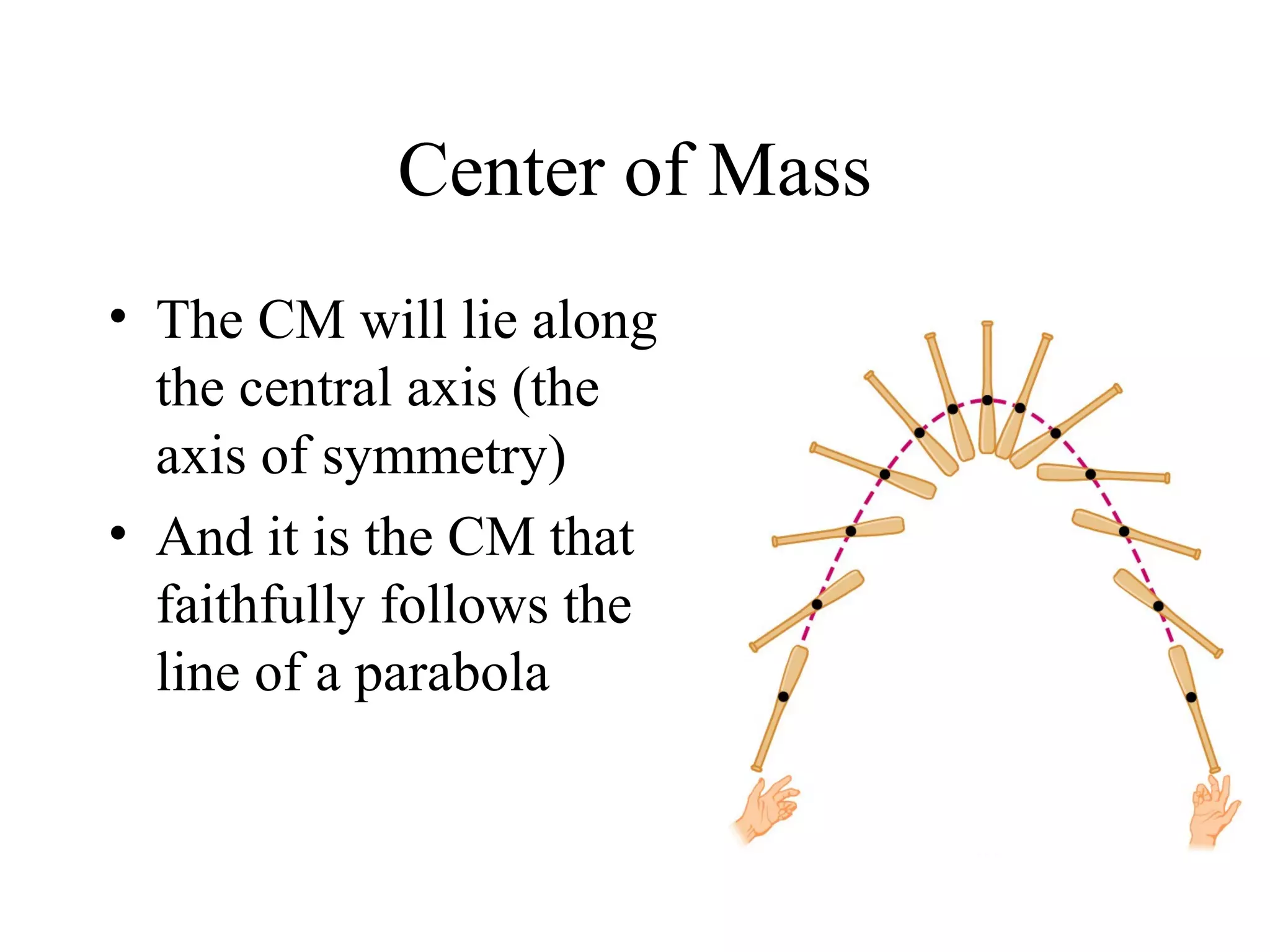

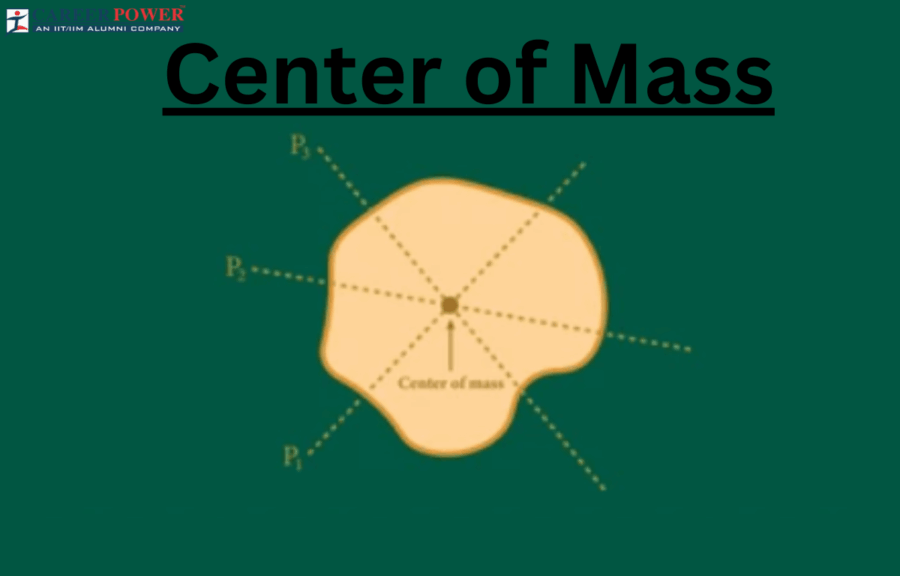

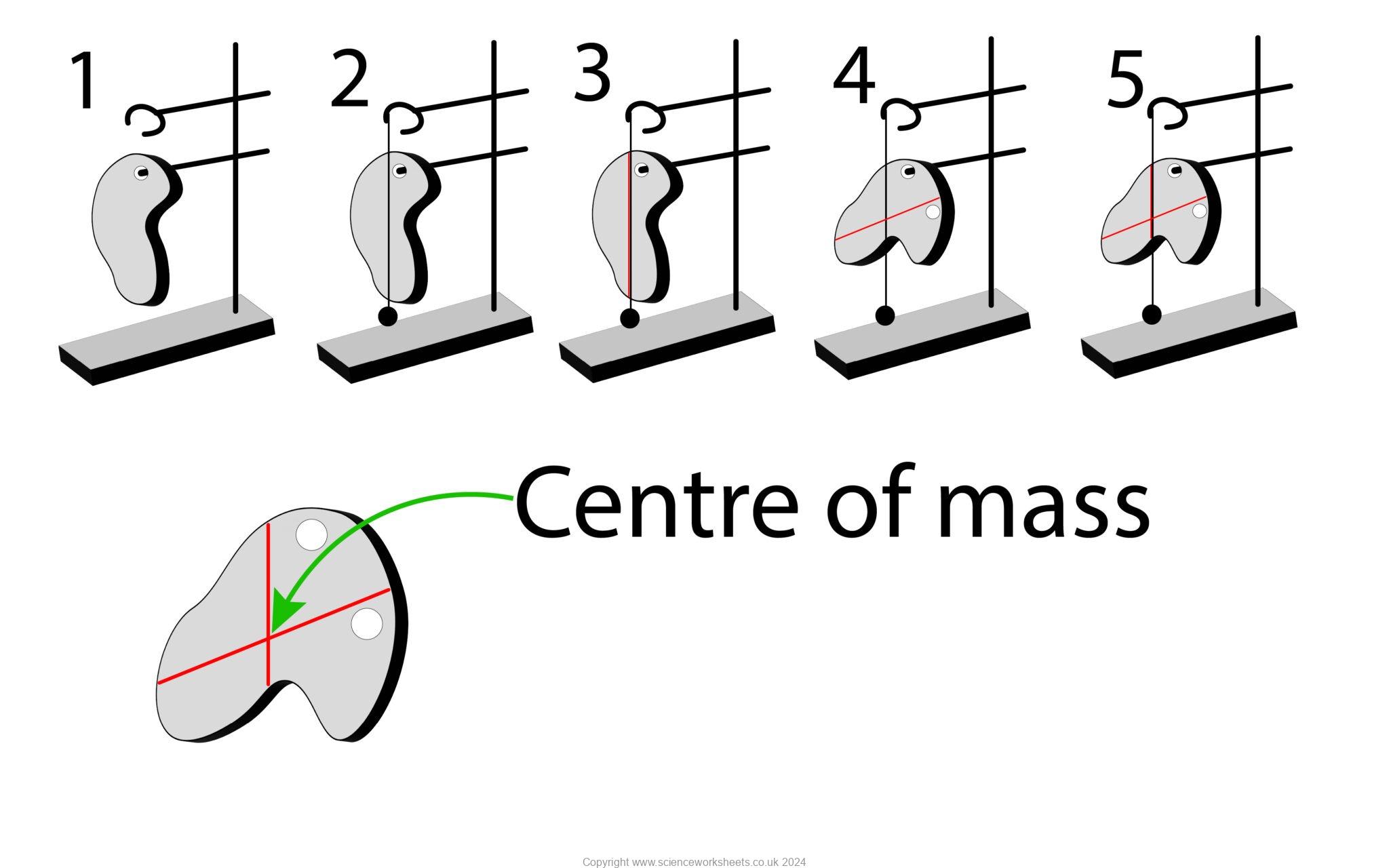

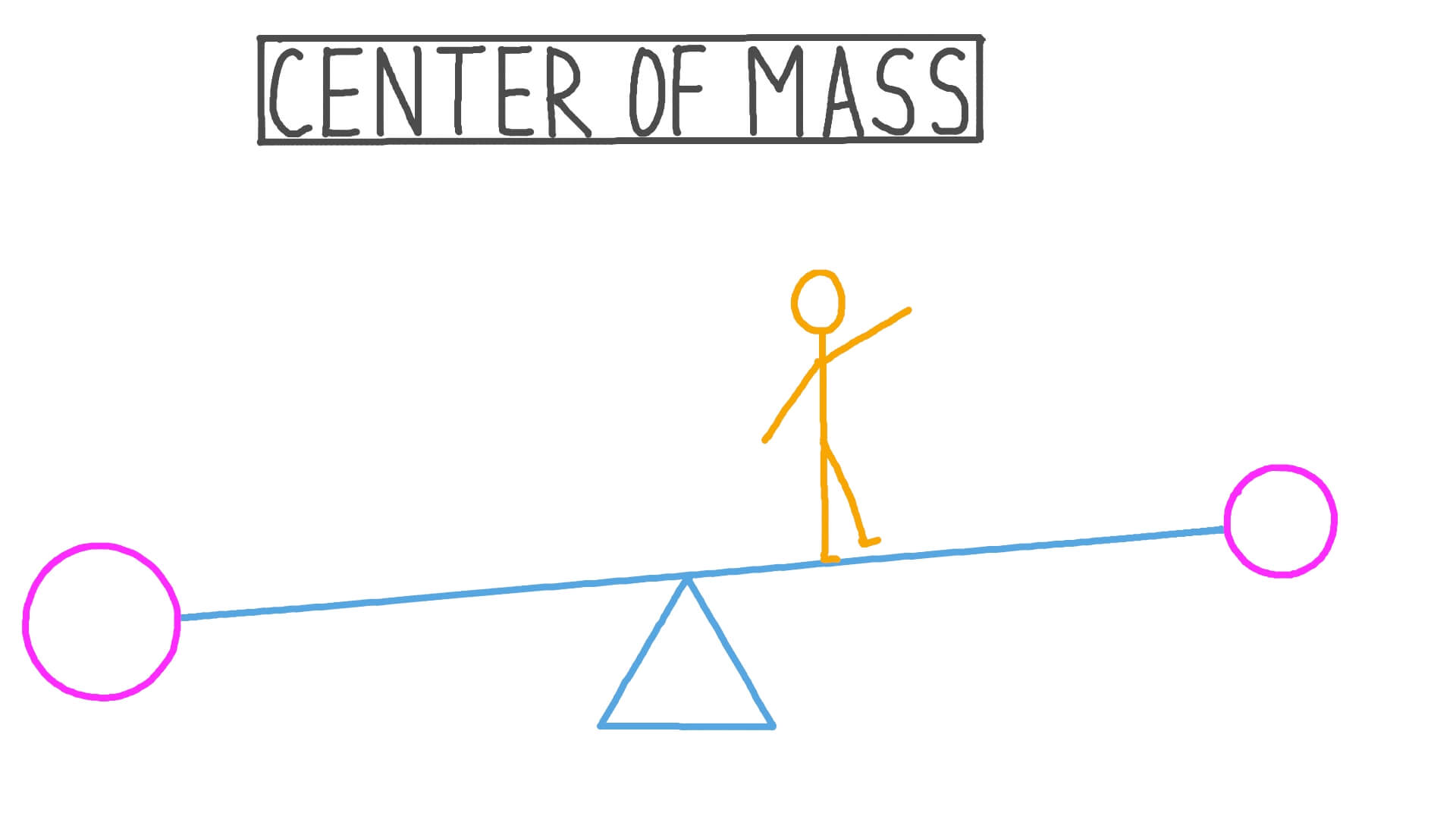

مرکز جرم چیست؟
مرکز جرم نقطهای فرضی است که تمام جرم یک جسم یا سازه بهصورت متمرکز در آن در نظر گرفته میشود. از این نقطه میتوان به راحتی گشتاورهای ناشی از نیروهای خارجی را محاسبه کرد؛ چرا که گشتاور یک نیرو نسبت به مرکز جرم برابر است با حاصلضرب نیروی اعمالشده در فاصلهٔ عمودی بین نقطهٔ اعمال نیرو و مرکز جرم.
در ساختمانهای پیچیده، بهخصوص آنکه از مصالح متفاوتی ساخته شدهاند، تعیین دقیق مرکز جرم نیازمند محاسبهٔ وزن هر بخش و موقعیت هندسی آن است. این محاسبه معمولاً با استفاده از روشهای عددی یا نرمافزارهای تحلیل ساختار انجام میشود.
مرکز سختی: تعریف و اهمیت
مرکز سختی (یا مرکز انعطافپذیری) نقطهای است که در آن اگر نیرویی بهصورت عمودی اعمال شود، سازه بهصورت خالص بهصورت چرخشی یا انحرافی حرکت نخواهد کرد؛ یعنی تمام جابهجاییهای خطی و چرخشی بهصورت ترکیبی در این نقطه متمرکز میشوند. به عبارت دیگر، مرکز سختی نقطهای است که در آن مؤلفهٔ انحرافی (deflection) برای هر جهت بار برابر است.
تفاوت اصلی میان مرکز جرم و مرکز سختی در این است که مرکز جرم صرفاً به توزیع جرم مرتبط است، در حالی که مرکز سختی به توزیع سفتی و انعطافپذیری ساختار وابسته است. در بسیاری از موارد، این دو نقطه یکدیگر را نمیپوشانند؛ بهخصوص در سازههای غیرمتقارن یا ترکیبی.
رابطهٔ مرکز جرم و مرکز سختی
اگر سازهای کاملاً متقارن باشد و مواد سازندهاش بهصورت یکنواخت توزیع شده باشند، مرکز جرم و مرکز سختی میتوانند در یک نقطه همپوشانی پیدا کنند. اما در ساختمانهای واقعی، بهدلیل تغییرات در مقاطع، ترکیب مصالح، و توزیع بارهای غیرهمگن، این دو نقطه معمولاً متفاوت هستند.
تفاوت موقعیت این دو نقطه میتواند منجر به پدیدهٔ «چرخش غیرمنتظره» یا «انحراف» در زمان بارگذاری شود. در نتیجه، مهندسان باید همزمان به هر دو نقطه توجه داشته باشند تا از بروز مشکلات ساختاری جلوگیری کنند.
محاسبهٔ مرکز جرم
برای محاسبهٔ مرکز جرم یک سازه، ابتدا باید وزن تمام عناصر ساختار (ستون، تیر، دیوار، سقف و …) را بهدست آورده و موقعیت مرکز هر عنصر را نسبت به یک مرجع (معمولاً نقطهٔ پایه یا نقطهٔ مرجع سطح زمین) تعیین کرد. سپس با استفاده از فرمول زیر مرکز جرم بهدست میآید:
Xc = (Σ mi xi) / Σ mi ، Yc = (Σ mi yi) / Σ mi ، Zc = (Σ mi zi) / Σ mi
در این معادله، mi وزن عنصر i و xi، yi، zi مختصات مرکز جرم آن عنصر هستند. استفاده از نرمافزارهای BIM (Building Information Modeling) میتواند این محاسبه را بهصورت خودکار انجام دهد.
محاسبهٔ مرکز سختی
محاسبهٔ مرکز سختی نیازمند تجزیه و تحلیل انعطافپذیری سازه است. برای این کار معمولاً از روش «قوانین انعطافپذیری» (Flexibility Method) یا «قوانین سختی» (Stiffness Method) استفاده میشود. بهطور خلاصه، مرکز سختی میتواند با یافتن نقطهای که در آن جابهجایی ناشی از یک بار افقی یا عمودی برابر است با جابهجایی کلی سازه محاسبه شود.
یک روش رایج برای تعیین مرکز سختی، استفاده از نمودارهای «انحراف-بار» است. با اعمال یک بار بهصورت افقی در نقاط مختلف سازه و ثبت انحراف حاصل، نقطهای که انحراف کمینه یا ثابت میماند، بهعنوان مرکز سختی شناخته میشود.
کاربردهای عملی در مهندسی ساختمان
در طراحی ساختمانهای بلند، مرکز جرم و مرکز سختی نقش مهمی در پایداری در برابر نیروهای جانبی (مانند باد و زلزله) دارند. اگر مرکز جرم بالا باشد، ساختمان در برابر لرزشهای افقی حساستر میشود؛ بنابراین مهندسان سعی میکنند با استفاده از مصالح سبک در طبقات بالایی، مرکز جرم را پایین نگه دارند.
از سوی دیگر، مرکز سختی بهویژه در تحلیلهای دینامیکی مهم است؛ زیرا مکان دقیق این نقطه میتواند پاسخ ارتعاشی ساختمان را تحت بارهای متناوب تغییر دهد. برای مثال، در پلها و سقفهای بزرگ، تعیین مرکز سختی به مهندسان کمک میکند تا مکانهای مناسب برای نصب دمپرهای ارتعاشی یا سیستمهای جذب انرژی را شناسایی کنند.
نمونهکار: بررسی یک ساختمان اداری ۱۰ طبقهای
در یک پروژهٔ اداری ۱۰ طبقهای، پس از مدلسازی با نرمافزار SAP2000، مرکز جرم در ارتفاع ۲۲ متر از سطح زمین قرار گرفت، در حالی که مرکز سختی در ارتفاع ۱۸ متر بود. این اختلاف ۴ متری منجر به انتقال بارهای جانبی بهصورت چرخشی در طبقات میانی شد. برای کاهش این اثر، مهندسان با افزودن دیوارهای پیشتن (Shear Walls) در اطراف هستهٔ ساختمان، سفتی کلی را افزایش دادند و مرکز سختی را بهتدریج نزدیک به مرکز جرم بردند.
نتیجهٔ این اصلاحات، کاهش ۲۵ درصدی در جابهجایی افقی حین یک زلزلهٔ سطح ۷ ریشی شد؛ که نشاندهندهٔ اهمیت همراستایی این دو مرکز در بهبود کارایی ساختار است.
نکات کلیدی برای مهندسان
- تحلیل همزمان: همواره مرکز جرم و مرکز سختی را بهصورت همزمان بررسی کنید؛ تمرکز صرف بر یکی از این دو میتواند منجر به نقصهای مخفی در طراحی شود.
- استفاده از نرمافزارهای پیشرفته: ابزارهای BIM و تحلیل ساختار مانند ETABS، SAP2000 یا Robot Structural Analysis محاسبهٔ دقیق این مراکز را با دقت بالا انجام میدهند.
- بهینهسازی وزن: با توزیع هوشمندانهٔ وزن (مثلاً استفاده از مصالح سبک در طبقات بالایی) میتوانید مرکز جرم را پایین نگه دارید و پایداری کلی سازه را افزایش دهید.
- تقویت سفتی: افزودن عناصر سفتی مانند پیشتن، ستونهای تقویتشده یا دیوارهای کششی میتواند موقعیت مرکز سختی را بهسوی مرکز جرم جابجا کند.
- آزمونهای میدانی: پس از اتمام ساخت، با استفاده از دستگاههای تست جابهجایی (Displacement Sensors) میتوانید مکان واقعی مرکز سختی را تأیید کنید.
نتیجهگیری
در مهندسی سازههای مدرن، درک صحیح از مرکز جرم و مرکز سختی نه تنها برای تحلیل استاتیک بلکه برای پیشبینی رفتار دینامیکی ساختمانها ضروری است. ترکیب این دو مفهوم با ابزارهای نرمافزاری پیشرفته و روشهای بهینهسازی ساختاری، امکان طراحی سازههای ایمن، مقاوم و اقتصادی را فراهم میآورد. بنابراین، هر مهندسی باید بهدقت این مراکز را در هر مرحله از پروژه — از مرحلهٔ پیشطراحی تا اجرا و آزمونهای میدانی — مورد بررسی قرار دهد.
