نصب قالب‌های جوشی در سازه‌های بتنی؛ ترفندهایی که سرعت اجرای شما را ۲ برابر می‌کند!

قالب های مدولار تسمه ای ( که با نام قالب جوشی شناخته می شوند) به دلیل مقاومت بالا، دقت در شکل دهی و قابلیت استفاده مجدد، گزینه ای مطمئن برای پروژه های سنگین و حساس هستند. با توجه به پیش بینی افزایش تقاضا در بازار قالب بندی مدرن در سال های آینده، استقبال از این نوع قالب ها روند افزایشی دارد.

بنابراین، نصب و استفاده صحیح از قالب های جوشی می تواند یکی از عوامل کلیدی برای اطمینان از کیفیت، ایمنی و دوام سازه بتنی باشد. از این رو قصد داریم در این مقاله به بررسی روش نصب و استفاده از قالب های جوشی که یکی از انواع قالب های مدولار پر استفاده در ایران و منطقه است بپردازیم و بهینه ترین روش استفاده از این قالب ها را به شما نشان دهیم.

مراحل نصب قالب های جوشی برای بتن ریزی سازه ها

اجرای صحیح قالب بندی جوشی، نقش مهمی در کیفیت بتن ریزی و جلوگیری از خطاهای ساخت دارد. در پروژه ها، این مراحل باید با نظارت مهندسی و نیروهای متخصص انجام شود:

۱) آماده سازی و نقشه خوانی

پیش از هر چیز، نقشه های اجرایی شامل ابعاد مقاطع، ضخامت دیوارها، محل بازشوها و نقاط تقویتی بررسی می شود. تراز و شاقولی سازی نقاط نصب باید با ابزار دقیق (دوربین، تراز لیزری) انجام شود تا قالب گذاری مطابق خطوط سازه ای انجام گیرد.

۲) کنترل و آماده سازی قطعات قالب

پیش از نصب نهایی:

• سلامت جوش ها بررسی می شود.
• تسمه ها از نظر خمیدگی، خوردگی یا ترک بازرسی می شوند.
• قطعات آسیب دیده یا تغییر شکل یافته تعویض یا تعمیر می گردند.
• روغن کاری مناسب سطح قالب ها نیز در این مرحله انجام می شود تا بتن به قالب نچسبد و دکفراژ آسان باشد.

۳) نصب و اتصال اولیه قالب ها

قالب ها ابتدا به صورت مرحله ای و با در نظر گرفتن نقطه شروع مناسب (گوشه ها یا نقاط مرجع) نصب می شوند. اتصالات با جوش یا گیره های مهندسی انجام می گیرد تا:

• فشار بتن به صورت یکنواخت منتقل شود.
• تغییر شکل قالب هنگام بتن ریزی رخ ندهد.
• نصب پشت بندهای لازم جهت جلوگیری از کمانش الزامی است.

۴) شاقولی سازی و تراز نهایی

پس از نصب اولیه، کلیه وجوه قالب با ابزار اندازه گیری اصلاح می شود:

• کنترل عمودی (شاقول)
• کنترل افقی (تراز)
• بررسی فاصله قالب ها با اندازه های نقشه

در سازه های بلند، کنترل در چند تراز انجام می شود تا خطاهای ناشی از وزن قالب و نیروی بتن انباشته نشود.

مراحل نصب قالب های جوشی

۵) نصب بولت ها، قیدها و اتصال های تقویتی

در نواحی تحت فشار بیشتر یا محل بازشوها:

• قیدها و نبشی های تقویتی نصب می شود.
• پیچ و مهره ها در محل های تعیین شده محکم می گردند.
• مهارهای ضد بازشدگی و کمانش تکمیل می شود.

این مرحله در ایمنی بتن ریزی بسیار حیاتی است.

۶) کنترل نهایی پیش از بتن ریزی

پیش از شروع عملیات بتن ریزی، مهندس کارگاه باید:

• تثبیت کامل قالب ها را تایید کند.
• فاصله کاور بتن با اسپیسرها کنترل شود.
• تمیزی فضای درون قالب (بدون آلودگی یا نخاله) بررسی شود.
• مجوز بتن ریزی پس از تایید کامل صادر می گردد.

۷) بتن ریزی و پایش رفتار قالب

در زمان بتن ریزی:

• سرعت و ارتفاع سقوط بتن کنترل می شود.
• ویبره زنی به صورت اصولی انجام می گیرد.
• هرگونه تغییر وضعیت، لرزش غیرعادی یا نشت بتن باید بلافاصله اصلاح شود.
• نظارت پیوسته در این مرحله ضروری است.

۸) زمان بندی و اجرای دکفراژ

پس از رسیدن بتن به مقاومت لازم (طبق آیین نامه):

• ابزار اتصال باز می شود.
• قالب ها به صورت مرحله ای جداسازی می شوند.
• قطعات بررسی و برای استفاده مجدد ارسال می گردند.
• دکفراژ صحیح از آسیب بتن و شکست های سطحی جلوگیری می کند.

چالش ها و الزامات فنی در نصب قالب جوشی

اگرچه استفاده از  قالب های تسمه ای مزایایی دارد، اما اجرای حرفه ای آنها نیازمند رعایت چند نکته فنی و مهندسی است:

1. نیاز به نیروی کار متخصص: قالب بندی تسمه ای و جوشی نیاز به دانش فنی، تجربه در مونتاژ و جوشکاری دقیق دارد. عدم دقت در اتصالات یا جوش باعث ضعف ساختاری و خطرات جدی می شود.
2. هزینه اولیه بالاتر نسبت به قالب سنتی: مقاطع فولادی و سیستم تسمه ای معمولا هزینه اولیه بیشتری نسبت به قالب چوبی دارند. با این حال، قابلیت استفاده مجدد و دوام طولانی تر، این هزینه را در درازمدت جبران می کند.
3. وزن و لجستیک: حمل و نقل، انبارش و جابجایی قطعات فولادی نیازمند تجهیزات مناسب است؛ به ویژه در پروژه های شهری با فضای محدود.
4. نیاز به نگهداری و بازرسی منظم: پس از هر استفاده باید قالب بازرسی، تعمیر یا بازسازی شود تا دچار خوردگی، خستگی یا تغییر شکل نشود.

با این حال، با مدیریت درست پروژه، استفاده از قوانین فنی و ایمنی و بهره مندی از تجربه مهندسی، بسیاری از این چالش ها قابل مدیریت هستند.

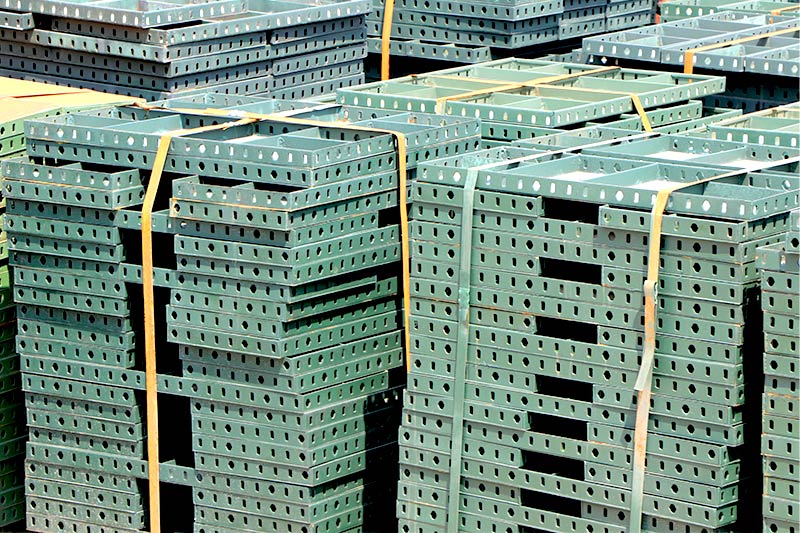

الزامات فنی در نصب قالب جوشی

مزایای استفاده از قالب های جوشی (تسمه ای)

با توجه به رشد استفاده از بتن پر مقاومت در ساختمان ها و پل ها و زیرساخت ها، قالب های تسمه ای مزایای ویژه ای ارائه می دهند:

1. افزایش ایمنی و دوام سازه: قالب دقیق و مقاوم باعث می شود که بتن به شکل مطلوبی شکل گیرد، ترک ناشی از نشست یا تنش غیر یکنواخت کاهش یابد و عمر سازه افزایش یابد.
2. صرفه جویی در زمان اجرای پروژه: با قالب آماده و قابل استفاده مجدد، هزینه و زمان ساخت کاهش می یابد، خصوصا در پروژه هایی با حجم بالا یا دفعات بتن ریزی زیاد.
3. کاهش ضایعات: به دلیل امکان استفاده مجدد از قالب های مدولار جوشی، ضایعات فولادی به شکل چشمگیری کاهش می یابد.
4. پایداری و سازگاری با الزامات مدرن: با توجه به الزامات کیفیت، ایمنی و محیط زیستی در ساختمان های مدرن، قالب فولادی یا تسمه ای می تواند نیاز به ایمنی، دوام و بازگشت سرمایه را تامین کند.

در نتیجه، برای پروژه های پیچیده، بلند یا با بتن پر مقاومت، قالب بتن جوشی (تسمه ای) می تواند گزینه ای حرفه ای و اقتصادی باشد.

در این فضا که قالب بندی استاندارد، دقت فنی و کیفیت اجرای بتن بسیار مهم است، گروه صنعتی تنها پولاد با پشتوانه مهندسی و تجربیات عملی در تولید قالب های فولادی و جوشی، از جمله قالب های تسمه ای، حضوری معنادار دارد. مجموعه تنها پولاد توانسته است با بهره گیری از مهندسان متخصص، استانداردهای فنی و فرایندهای کنترل کیفیت، سیستمی طراحی و تولید نماید که برای پروژه های بتنی، اعم از ساختمانی، زیرساختی و صنعتی، قابل اتکا باشد. در وب سایت رسمی این گروه اطلاعات فنی، توضیح درباره سیستم های قالب بندی تولید شده و سوابق اجرای پروژه ها از tanhapoulad.com قابل مشاهده است.

بنا بر تجربه و تخصص گروه صنعتی تنها پولاد، قالب های جوشی تولید شده این شرکت با مقاومت بالا، دقت ابعادی مناسب، امکان استفاده مجدد و انطباق با پروژه های متنوع، گزینه ای قابل ملاحظه برای سازندگان و پیمانکارانی است که به دنبال استاندارد، دوام و کارایی در پروژه های بتنی خود هستند. نمونه ای از قالب های جوشی ساخته شده و ارسال شده برای پروژه های داخلی و خارجی ایران را می توانید در پروژه های ساخت و تکمیل شهید دستگردی، تکمیل بزرگراه شهید همت، پروژه سازمان فضایی ایران و مرکز یون درمانی در قسمت پروژه های سایت مشاهده کنید.

با در نظر گرفتن رشد جهانی در تقاضا برای ساخت و ساز، استفاده از بتن پر مقاومت و الزام به کیفیت، ایمنی و سرعت در اجرای پروژه های بتنی، اهمیت انتخاب و به کارگیری قالب بندی مدرن، به ویژه قالب های جوشی (تسمه ای)، بیش از پیش روشن می شود. این سیستم ها با فراهم آوردن تحمل بار مناسب، دقت ابعادی، قابلیت استفاده مجدد و کاهش ضایعات و هزینه، می توانند به بهبود کیفیت ساخت و کاهش ریسک پروژه کمک کنند.

از سوی دیگر، برای بهره گیری صحیح از این مزایا باید نصب و مونتاژ قالب با دقت، دانش فنی و رعایت استانداردهای مهندسی انجام پذیرد. در این میان، شرکت هایی مانند گروه صنعتی تنها پولاد، با تجربه و تخصص فنی در تولید قالب، مطابق استاندارد، می توانند نقش موثری در ارتقای کیفیت و ایمنی پروژه های بتنی ایفا کنند.
