وصله میلگرد یکی از مهمترین روشهای انتقال نیروهای افقی و عمودی در سازههای بتنی است که بهوسیلهٔ اتصال دو یا چند میله فولادی بهصورت مکانیکی یا جوشی، طول مؤثر میلگرد را افزایش میدهد. این روش نه تنها به بهبود کارایی سازه کمک میکند، بلکه در پروژههای بزرگ که طول میلگرد مورد نیاز بیش از 12 متر است، هزینه و زمان نصب را بهطرز چشمگیری کاهش میدهد.
دلایل استفاده از وصله میلگرد
استفاده از وصله در پروژههای ساختمانی به دلایل متعددی انجام میشود. اولین دلیل، محدودیت طول استاندارد میلگردهای تولیدی است؛ اکثر میلگردهای موجود در بازار حداکثر 12 متر طول دارند، در حالی که در برخی ستونها و تیرهای بلند نیاز به طولهای بیش از 20 متر میباشد. دومین دلیل، بهبود کنترل کیفیت اتصال است؛ وصلههای مکانیکی با استانداردهای دقیق تولید میشوند و امکان بررسی دقیق جزئیات فنی قبل از نصب را فراهم میآورند. همچنین، در شرایطی که دسترسی به محل نصب محدود است، استفاده از وصلههای کوتاهتر و ترکیب آنها با یکدیگر، فرایند مونتاژ را سادهتر میکند.
انواع وصلههای میلگرد
در صنعت ساختمان، دو نوع اصلی وصله میلگرد رایجاند: وصلههای جوشی و وصلههای مکانیکی. وصلههای جوشی شامل روشهای جوشکاری قوی مانند جوش آرشی (ARC) و جوش گازی هستند که در آن دو میلگرد در نقطه اتصال بهصورت دائمی بههم میچسبند. این روش در شرایطی که بارهای دینامیکی بالا وجود دارد، مزیت دارد؛ اما نیاز به نیروی کار ماهر و کنترل دقیق دما دارد.

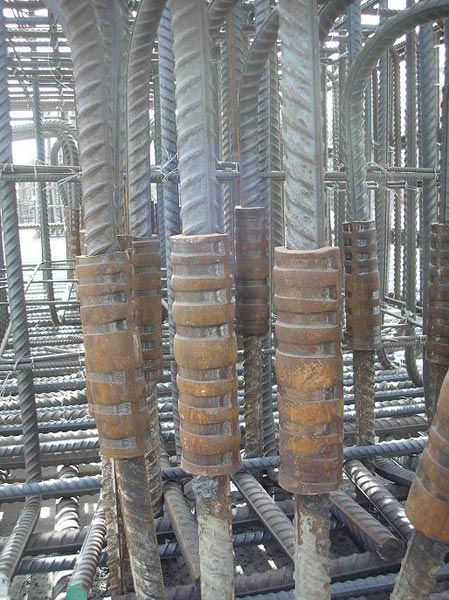

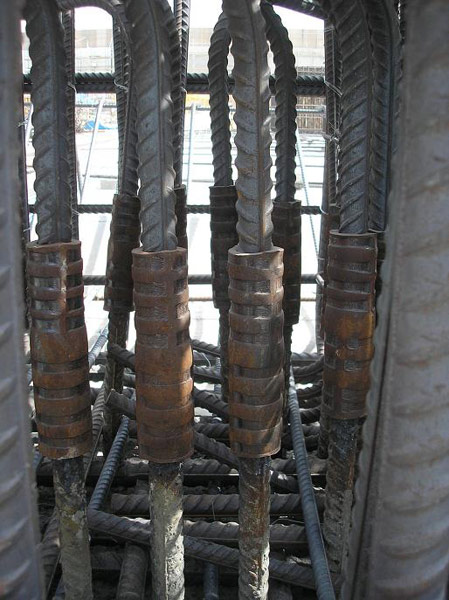

وصلههای مکانیکی بهعنوان جایگزینی کارآمد برای جوشکاری شناخته میشوند. این وصلهها شامل گیرهها، میلههای کلیددار، و سیستمهای هیدرولیک میشوند که با فشار مکانیکی یا مکانیزم قفلگذاری، میلگردها را بهیکدیگر متصل میکنند. از مزایای اصلی این روش میتوان به سرعت نصب، عدم نیاز به تجهیزات جوشکاری سنگین و امکان بازگشتپذیری (قابلیت جداسازی) اشاره کرد. طبق استانداردهای ASTM A615 و A706، هر نوع وصله باید توان تحمل کششی حداقل 100 ٪ بار طراحی را داشته باشد.
وصلههای لولهای و کلیددار

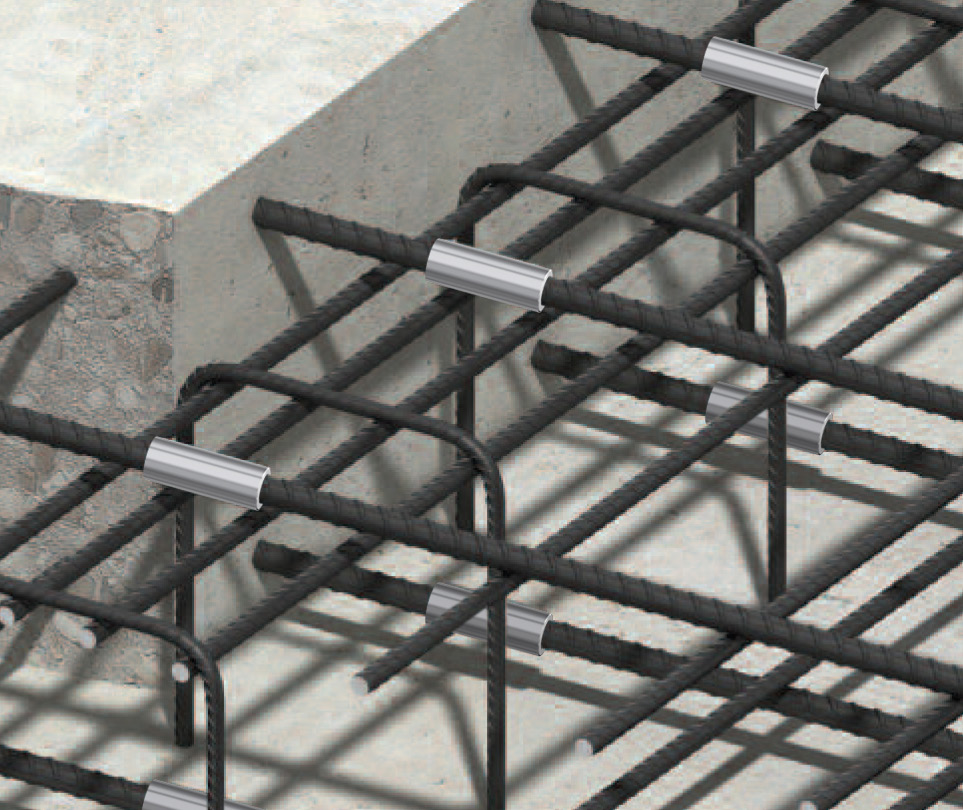

این نوع وصلهها از یک لوله فولادی یا میله کلیددار تشکیل شدهاند که داخل آن میلگردها وارد میشوند. پس از قرارگیری میلگردها، یک میله کلیدی یا پیستون بهصورت فشاردهی داخل لوله فرو میرود و با ایجاد نیروی فشاری، اتصال قوی و ثابت ایجاد میشود. این نوع وصلهها برای ستونهای بلند، تیرهای پیشتنیده و دیوارهای برشی مناسب هستند.
وصلههای هیدرولیک
در این روش، یک سیلندر هیدرولیک در داخل لوله قرار میگیرد و با تزریق فشار مایع، میلگردها بههم چسبیده میشوند. این فناوری بهویژه در شرایطی که نیاز به تنظیم دقیق فشار اتصال وجود دارد، مفید است. با این حال، هزینه تجهیزات هیدرولیک نسبت به سایر روشها بالاتر است.
مقررات و استانداردهای طراحی
طراحی وصلههای میلگرد باید مطابق با کدهای ملی و بینالمللی باشد. در ایران، استانداردهای ملی (مانند آییننامه ساختمان) و همچنین استانداردهای ASTM و ACI راهنماییهای دقیق دربارهٔ حداقل طول لبهگیری، قطر میله، و توان تحمل بارهای کششی ارائه میدهند. برای مثال، طبق آییننامه ساختمان، طول لبهگیری باید حداقل 40 × قطر میلگرد باشد تا از خطر شکست در نقطه اتصال جلوگیری شود.
همچنین، در محاسبهٔ ظرفیت اتصال، باید ضریب ایمنی (Safety Factor) مناسب در نظر گرفته شود. این ضریب معمولاً بین 1.5 تا 2.0 تعیین میشود تا در مواجهه با بارهای تکانشی یا لرزشهای زلزلهای، اتصال مورد اعتماد باشد.
نحوه نصب صحیح وصله میلگرد
نصب وصلههای میلگرد نیازمند رعایت چندین گام کلیدی است. ابتدا، تمام سطوح تماس باید کاملاً تمیز و عاری از زنگزدگی، چربی یا هرگونه آلودگی باشد؛ زیرا این عوامل میتوانند استحکام اتصال را کاهش دهند. سپس، میلگردها باید بهصورت دقیق در داخل لوله یا گیره قرار گیرند و از انحراف زاویهای جلوگیری شود. در مرحلهٔ نهایی، بسته به نوع وصله، فشار مکانیکی یا جوشکاری اعمال میشود.
پس از نصب، بررسیهای کیفیتی نظیر آزمون کششی جزئی (Partial Tensile Test) یا آزمون ارتعاشی انجام میشود تا اطمینان حاصل شود که اتصال توانایی تحمل بارهای طراحی را دارد. در برخی پروژههای حساس، تستهای نهایی شامل آزمون فشار هیدرولیکی نیز میتواند بهکار گرفته شود.
مزایا و معایب هر روش
هر یک از روشهای وصلهگذاری مزایا و معایبی دارد. وصلههای جوشی، اگر بهدرستی انجام شوند، بیشترین استحکام را ارائه میدهند؛ اما زمان نصب طولانی و نیاز به نیروی کار متخصص دارند. از سوی دیگر، وصلههای مکانیکی سریعتر، اقتصادیتر و قابلیت بازگشتپذیری دارند؛ اما در برخی شرایط بارهای دینامیکی بالا ممکن است نسبت به جوشکاری عملکرد کمتری داشته باشند. انتخاب روش مناسب بستگی به عوامل پروژهای نظیر نوع بار، زمانبندی، هزینه و دسترسی به تجهیزات دارد.
اشتباهات رایج و راهحلها
یکی از اشتباهات متداول در نصب وصله، عدم رعایت طول لبهگیری کافی است که میتواند منجر به شکست ناگهانی در نقطه اتصال شود. همچنین، استفاده از میلگردهای دارای زنگزدگی یا خراشهای عمیق بر روی سطح داخلی لوله، باعث کاهش تماس سطحی و در نتیجه کاهش مقاومت اتصال میشود. برای جلوگیری از این مشکلات، پیش از نصب باید تمام اجزاء بهدقت با برسهای فلزی یا گازهای فشاری تمیز شوند و سپس با ابزارهای دقیق، طول لبهگیری مورد نیاز برش داده شود.
پیشرفتهای فناوری و روندهای آینده
با پیشرفت فناوری، سیستمهای هوشمند نظارت بر فشار اتصال بهکار گرفته میشوند؛ بهطوری که حسگرهای فشار میتوانند در زمان واقعی مقادیر فشار داخل لوله را بهصورت دیجیتال نشان دهند و در صورت نقص، هشدار دهند. علاوه بر این، استفاده از مواد ترکیبی (Composite) برای وصلههای سبکوزن، بهخصوص در سازههای پیشساخته، روند رو به رشدی دارد. این نوآوریها نه تنها وزن سازه را کاهش میدهند، بلکه زمان نصب را بهصورت چشمگیری کوتاه میکنند.
نتیجهگیری
وصله میلگرد بهعنوان یک ابزار اساسی در مهندسی سازه، امکان ترکیب طولهای مختلف میلگرد را فراهم میسازد و نقش کلیدی در افزایش کارایی، ایمنی و صرفهجویی هزینههای ساخت دارد. انتخاب صحیح نوع وصله، رعایت دقیق استانداردهای طراحی و نصب، و استفاده از فناوریهای نوین میتواند تضمینکنندهٔ دوام و پایداری بلندمدت سازههای بتنی باشد. در پروژههای آینده، با گسترش استفاده از حسگرهای هوشمند و مواد ترکیبی، انتظار میرود که روشهای وصلهگذاری حتی کارآمدتر و ایمنتر شوند.
