اگر چند سال پیش از یک صاحبخانه یا حتی بعضی از مجریان ساختمان میپرسیدید «کلکتور چیست؟»، احتمالاً پاسخ دقیقی دریافت نمیکردید. اما امروز شرایط فرق کرده است. با پیشرفتهتر شدن سیستمهای تأسیساتی، افزایش استفاده از گرمایش از کف و اجرای شبکههای مدرن آبرسانی، کلکتور به یکی از مهمترین قطعات در ساختمانها تبدیل شده است.
جالب است بدانید بسیاری از افرادی که هر روز از آب گرم، شوفاژ، گرمایش از کف یا حتی سیستم گاز ساختمان استفاده میکنند، بدون اینکه بدانند از مزایای یک سیستم کلکتوری بهره میبرند.
در نگاه اول، کلکتور قطعهای ساده به نظر میرسد؛ یک لوله یا محفظه با چند خروجی. اما در واقع همین قطعه نقش بسیار مهمی در کنترل، توزیع و مدیریت جریان سیالات ایفا میکند. اگر کلکتور به درستی طراحی و انتخاب شود، عملکرد کل سیستم بهبود پیدا میکند، مصرف انرژی کاهش مییابد و تعمیرات آینده نیز آسانتر خواهد شد.
در این مقاله به صورت کامل بررسی خواهیم کرد:
- کلکتور چیست؟
- انواع کلکتور کداماند؟
- کلکتور آب چیست؟
- کلکتور گاز چیست؟
- کلکتور برقی چیست؟
- جعبه کلکتور چیست؟
- کلکتور گرمایش از کف چگونه کار میکند؟
- مزایا و معایب سیستم کلکتوری چیست؟
- بهترین جنس کلکتور کدام است؟
همچنین از منابع معتبر خارجی و استانداردهای تأسیساتی برای توضیح علمی موضوع استفاده شده تا اطلاعات ارائه شده صرفا یک محتوای عمومی نباشد و برای فعالان صنعت ساختمان نیز ارزش کاربردی داشته باشد.
برای مشاده انوع محصولات کلکتور میتوانید اینجا کلیک کنید
کلکتور چیست؟
به زبان ساده، کلکتور (Manifold) تجهیزی است که یک جریان ورودی را بین چند مسیر مختلف تقسیم میکند یا برعکس، چند مسیر را در یک خروجی مشترک جمعآوری میکند.
در صنعت تأسیسات، کلکتور را میتوان به یک مرکز توزیع تشبیه کرد. درست مانند تابلو برق که برق را بین مدارهای مختلف ساختمان توزیع میکند، کلکتور نیز آب، گاز یا سیال گرمایشی را میان بخشهای مختلف تقسیم میکند.
سازمان تخصصی Uponor که یکی از بزرگترین تولیدکنندگان سیستمهای گرمایش و لولهکشی در جهان محسوب میشود، کلکتور را «مرکز کنترل و توزیع سیال در سیستمهای مدرن تأسیساتی» معرفی میکند.
در ساختمانهای قدیمی معمولاً از سهراهیها و انشعابات متعدد برای توزیع آب استفاده میشد. اما در سیستمهای جدید، اغلب یک کلکتور مرکزی وظیفه مدیریت شبکه را بر عهده دارد.
تاریخچه استفاده از کلکتور
شاید تصور کنید کلکتور یک فناوری جدید است، اما مفهوم استفاده از مانیفولدها یا کلکتورها دهها سال است که در صنایع مختلف وجود دارد.
در ابتدا کلکتورها بیشتر در صنایع نفت، گاز، بخار و نیروگاهی استفاده میشدند. مهندسان برای کنترل بهتر جریان سیالات در خطوط انتقال از سیستمهای کلکتوری استفاده میکردند.
با توسعه ساختمانهای مدرن در اروپا و آمریکای شمالی، ایده استفاده از کلکتور وارد صنعت ساختمان شد. در دهههای اخیر نیز همزمان با گسترش سیستمهای گرمایش از کف، استفاده از کلکتور در ساختمانسازی به شکل چشمگیری افزایش پیدا کرده است.
امروزه در بسیاری از کشورهای پیشرفته، سیستم لولهکشی کلکتوری به عنوان یکی از استانداردهای اجرای تأسیسات شناخته میشود.
کلکتور چگونه کار میکند؟
برای اینکه نحوه عملکرد کلکتور را بهتر درک کنیم، ابتدا باید نگاهی به روشهای قدیمی لولهکشی ساختمان بیندازیم.
فرض کنید آب از کنتور یا مخزن وارد ساختمان میشود. این آب باید به بخشهای مختلف ساختمان منتقل شود؛ بخشهایی مانند:
- حمام
- سرویس بهداشتی
- روشویی
- آشپزخانه
- ماشین لباسشویی
- ماشین ظرفشویی
- آبگرمکن
- حیاط یا تراس
در سیستمهای سنتی، یک لوله اصلی وارد ساختمان میشود و در طول مسیر با استفاده از سهراهیها و اتصالات متعدد بارها منشعب میشود تا در نهایت به هر مصرفکننده برسد. هرچه تعداد انشعابات بیشتر باشد، تعداد اتصالات نیز افزایش پیدا میکند. همین موضوع علاوه بر پیچیدهتر شدن شبکه لولهکشی، احتمال افت فشار و نشتی را نیز بیشتر میکند.
اما در سیستم کلکتوری، ماجرا کاملاً متفاوت است.
در این روش، آب ورودی ابتدا وارد یک مرکز توزیع به نام کلکتور میشود. کلکتور را میتوان شبیه یک ایستگاه مرکزی یا هاب توزیع در نظر گرفت. روی این قطعه چندین خروجی مجزا قرار دارد که هر کدام به یکی از مصرفکنندههای ساختمان متصل میشوند.
به بیان ساده، به جای اینکه یک لوله در مسیر خود چندین بار منشعب شود، هر مصرفکننده یک خط اختصاصی از کلکتور دریافت میکند.
برای مثال:
- یک خروجی مخصوص روشویی
- یک خروجی مخصوص دوش حمام
- یک خروجی مخصوص فلاش تانک
- یک خروجی مخصوص ظرفشویی
- یک خروجی مخصوص ماشین لباسشویی
این ساختار باعث میشود هر بخش از ساختمان مسیر مستقل خود را داشته باشد و عملکرد کل سیستم به شکل قابل توجهی بهبود پیدا کند.
یک مثال ساده برای درک بهتر
فرض کنید در خانهای دو نفر همزمان در حال استفاده از آب هستند. یکی در حمام دوش گرفته و نفر دیگر در آشپزخانه شیر آب را باز کرده است.
در بسیاری از سیستمهای قدیمی، به محض باز شدن شیر دوم، فشار آب در حمام کاهش پیدا میکند. دلیل این اتفاق آن است که چند مصرفکننده از یک مسیر مشترک تغذیه میشوند.
اما در سیستم کلکتوری، هر مصرفکننده خط اختصاصی خود را دارد و آب از طریق خروجی جداگانه به آن میرسد. به همین دلیل نوسانات فشار به حداقل میرسد و توزیع آب متعادلتر انجام میشود.
نقش شیرهای روی کلکتور
یکی از مهمترین مزایای کلکتور، وجود شیرهای مستقل برای هر خروجی است.
فرض کنید لوله مربوط به روشویی دچار نشتی شده است. در سیستم سنتی ممکن است مجبور شوید آب بخشی از ساختمان یا حتی کل واحد را قطع کنید.
اما در سیستم کلکتوری کافی است شیر همان خروجی را ببندید. در این حالت:
- حمام همچنان فعال است.
- آشپزخانه بدون مشکل کار میکند.
- سرویس بهداشتی آب دارد.
- فقط مسیر معیوب از مدار خارج میشود.
همین ویژگی باعث شده تعمیر و نگهداری شبکه لولهکشی بسیار سادهتر شود.
چرا کلکتور باعث کاهش نشتی میشود؟
یکی از رایجترین نقاط خرابی در سیستمهای لولهکشی، اتصالات هستند. هرچه تعداد سهراهیها، زانوها و اتصالات بیشتر باشد، احتمال نشتی نیز افزایش پیدا میکند.
در سیستم کلکتوری، تعداد زیادی از این اتصالات حذف میشوند. از آنجا که هر مصرفکننده مستقیماً به کلکتور متصل میشود، تعداد نقاط حساس کاهش پیدا میکند و ریسک نشتی در بلندمدت کمتر میشود.
این موضوع بهخصوص در ساختمانهایی که لولهها داخل کف یا دیوار قرار میگیرند اهمیت بسیار زیادی دارد؛ زیرا تعمیر نشتی در این نقاط معمولاً هزینهبر و زمانبر است.
کلکتور فقط برای آب نیست
جالب است بدانید همین منطق در سایر سیستمها نیز استفاده میشود.
در سیستم گرمایش از کف، کلکتور آب گرم را بین مدارهای مختلف ساختمان توزیع میکند.
در موتورخانهها، کلکتور جریان آب را بین مدارهای گرمایشی مختلف تقسیم میکند.
در شبکههای گازرسانی صنعتی نیز کلکتور گاز وظیفه توزیع یکنواخت گاز میان تجهیزات مختلف را بر عهده دارد.
بنابراین فارغ از نوع سیال، فلسفه عملکرد کلکتور همیشه یکسان است: دریافت جریان از یک منبع و توزیع کنترلشده آن بین چند مسیر مستقل.
نتیجه استفاده از سیستم کلکتوری
استفاده از کلکتور مزایای متعددی برای ساختمان به همراه دارد که مهمترین آنها عبارتاند از:
- افت فشار کمتر در نقاط مصرف
- توزیع یکنواختتر آب
- کنترل مستقل هر مصرفکننده
- کاهش تعداد اتصالات پنهان
- کاهش احتمال نشتی
- سهولت تعمیر و نگهداری
- افزایش عمر شبکه لولهکشی
- امکان توسعه و تغییرات آینده با دردسر کمتر
به همین دلایل است که بسیاری از مهندسان تأسیسات، سیستم کلکتوری را یکی از مهمترین پیشرفتهای صنعت لولهکشی ساختمان در دهههای اخیر میدانند و در پروژههای مدرن استفاده از آن را به روشهای سنتی ترجیح میدهند.

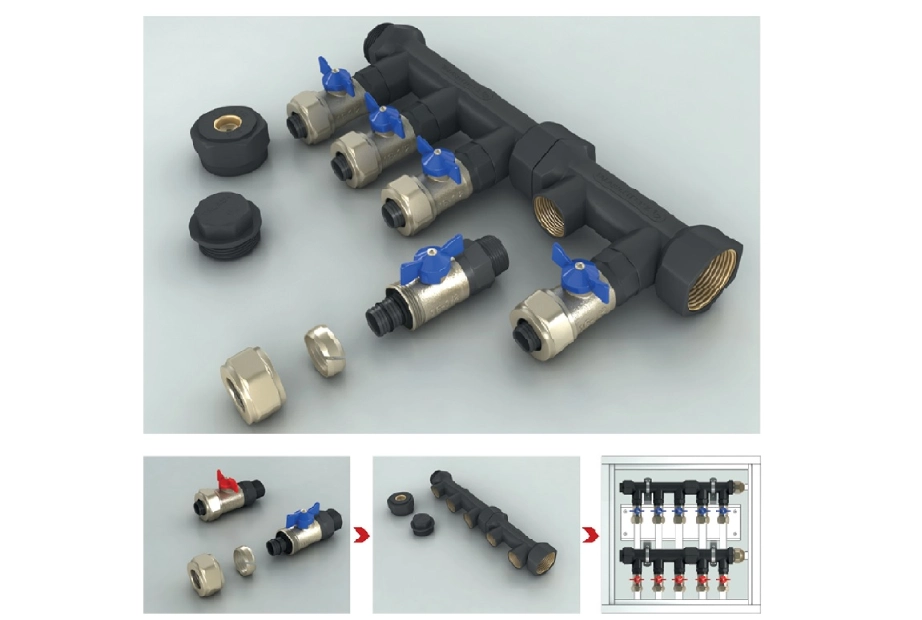

اجزای اصلی کلکتور
اجزای اصلی کلکتور
اگر یک کلکتور را از نزدیک مشاهده کنید، متوجه خواهید شد که از چند بخش مختلف تشکیل شده است.
بدنه اصلی
بخش اصلی کلکتور که معمولاً از برنج، استیل یا فولاد ساخته میشود.
خروجیها
تعداد خروجیها بسته به نوع کاربرد میتواند از 2 تا بیش از 20 خروجی متغیر باشد.
شیرهای کنترلی
برای تنظیم یا قطع جریان هر خروجی استفاده میشوند.
فلومتر
در برخی کلکتورها نصب میشود تا میزان جریان عبوری از هر مدار مشخص شود.
شیر هواگیری
جهت تخلیه هوای موجود در سیستم.
اتصالات
برای اتصال به لولههای ورودی و خروجی.
انواع کلکتور
کلکتورها را میتوان بر اساس نوع کاربرد دستهبندی کرد.
مهمترین انواع کلکتور عبارتاند از:
- کلکتور آب
- کلکتور گاز
- کلکتور برقی
- کلکتور گرمایش از کف
- کلکتور شوفاژ
- کلکتور موتورخانه
- کلکتور صنعتی
- کلکتور استخر
- کلکتور خورشیدی
هر کدام از این مدلها ویژگیها و کاربردهای خاص خود را دارند.
کلکتور آب چیست؟
کلکتور آب یکی از پرکاربردترین انواع کلکتور در ساختمانهای مسکونی و اداری است.
وظیفه آن توزیع آب سرد یا گرم میان مصرفکنندههای مختلف ساختمان است.
در این روش هر مصرفکننده یک خط اختصاصی دریافت میکند.
مثلاً:
- روشویی
- دوش حمام
- ظرفشویی
- ماشین لباسشویی
هر کدام مستقیماً به کلکتور متصل میشوند.
مزایای کلکتور آب
کنترل مستقل هر مصرفکننده
در صورت خرابی یک بخش، نیازی به قطع آب کل ساختمان نیست.
کاهش نشتی
به دلیل کاهش تعداد اتصالات مخفی.
افت فشار کمتر
آب با تعادل بیشتری میان مصرفکنندهها توزیع میشود.
تعمیر آسان
تمام شیرهای کنترل در یک نقطه قرار دارند.
سیستم کلکتوری بهتر است یا روش سنتی؟
این سوال یکی از رایجترین پرسشهای فعالان صنعت ساختمان است.
هر دو روش مزایا و معایب خود را دارند اما در پروژههای مدرن معمولاً سیستم کلکتوری انتخاب اول مهندسان محسوب میشود.
| ویژگی | سیستم سنتی | سیستم کلکتوری |
|---|---|---|
| تعداد اتصالات | زیاد | کم |
| احتمال نشتی | بیشتر | کمتر |
| کنترل مصرفکنندهها | محدود | مستقل |
| تعمیرات | دشوارتر | آسانتر |
| هزینه اولیه | کمتر | بیشتر |
| کیفیت اجرا | متوسط | بالاتر |

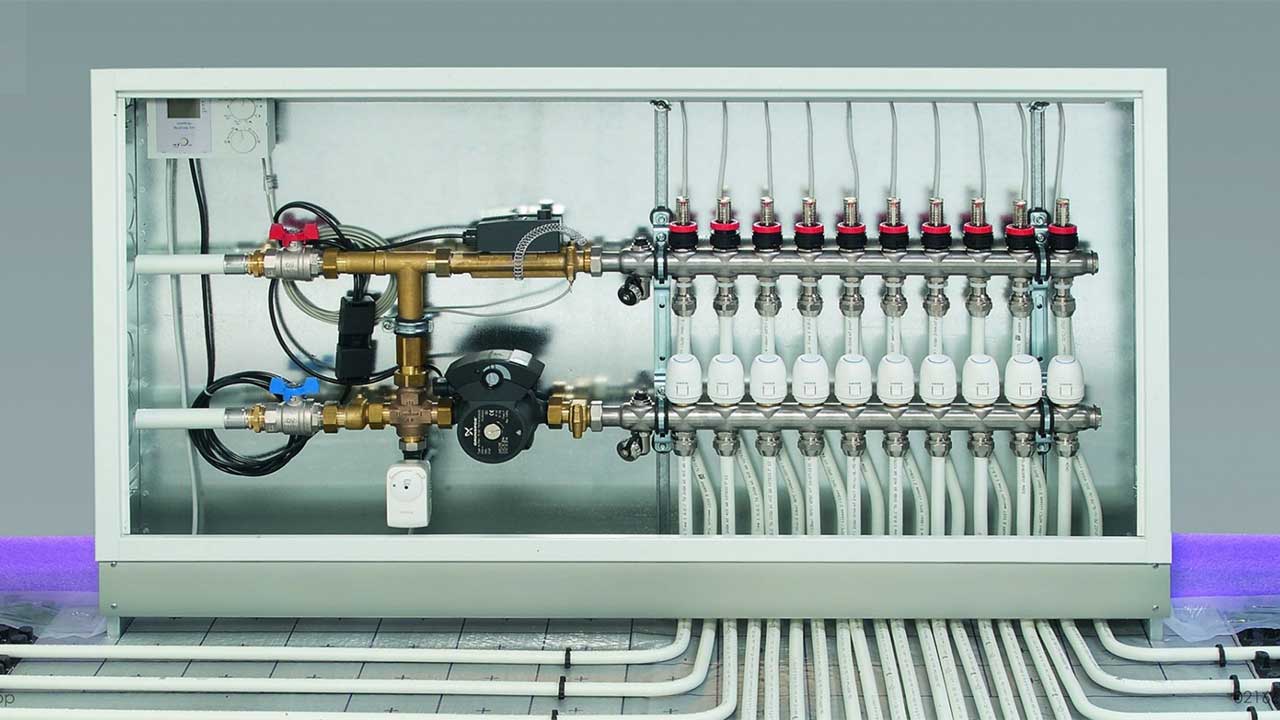

کلکتور گرمایش از کف چیست؟
کلکتور گرمایش از کف چیست؟
اگر تا به حال در یک ساختمان مجهز به گرمایش از کف حضور داشته باشید، احتمالاً جعبهای فلزی روی دیوار دیدهاید که تعداد زیادی لوله به آن متصل شدهاند.
این مجموعه همان کلکتور گرمایش از کف است.
در این سیستم، آب گرم تولید شده توسط پکیج یا موتورخانه وارد کلکتور میشود و سپس بین مدارهای مختلف کف ساختمان توزیع میگردد.
هر بخش از ساختمان میتواند مدار مستقل خود را داشته باشد.
مثلاً:
- پذیرایی
- اتاق خواب
- آشپزخانه
- سرویسها
همگی از خروجیهای جداگانه تغذیه شوند.
اجزای کلکتور گرمایش از کف
یک کلکتور گرمایش از کف معمولاً شامل موارد زیر است:
- کلکتور رفت
- کلکتور برگشت
- فلومتر
- شیر هواگیری
- شیر تخلیه
- شیر تنظیم جریان
- ترموستات
- اکچویتور
وجود این تجهیزات باعث میشود دمای هر مدار به صورت مستقل کنترل شود.
تفاوت کلکتور رفت و برگشت چیست؟
در سیستمهای گرمایشی معمولاً دو کلکتور وجود دارد.
کلکتور رفت
آب گرم را به مدارها ارسال میکند.
کلکتور برگشت
آب سرد شده را از مدارها جمعآوری کرده و به سمت منبع گرمایش بازمیگرداند.
این ساختار باعث ایجاد گردش یکنواخت سیال در سیستم میشود و راندمان گرمایش را افزایش میدهد.
کلکتور گاز چیست؟
کلکتور گاز تجهیزی است که برای توزیع گاز بین چند مصرفکننده مورد استفاده قرار میگیرد.
در بسیاری از ساختمانها، موتورخانهها و واحدهای صنعتی از کلکتور گاز استفاده میشود.
فرض کنید یک خط گاز اصلی وارد موتورخانه میشود و باید گاز را میان چند تجهیز تقسیم کند:
- دیگ آب گرم
- مشعل
- ژنراتور
- هیتر
در چنین شرایطی از کلکتور گاز استفاده میشود.
مزایای کلکتور گاز
- توزیع یکنواخت جریان
- افزایش ایمنی
- کنترل مستقل مصرفکنندهها
- نگهداری آسان
- امکان توسعه شبکه
در صنایع نفت، گاز و پتروشیمی نیز انواع مختلفی از کلکتورهای گازی مورد استفاده قرار میگیرند.
کلکتور برقی چیست؟
کلکتور برقی مفهومی متفاوت از کلکتورهای آبی دارد اما فلسفه عملکرد آن مشابه است.
در سیستمهای الکتریکی، کلکتور وظیفه توزیع انرژی بین مصرفکنندههای مختلف را بر عهده دارد.
در بسیاری از تابلوهای برق صنعتی، باسبارها نقش یک کلکتور الکتریکی را ایفا میکنند.
کاربردهای کلکتور برقی:
- تابلو برق صنعتی
- مراکز داده
- اتوماسیون صنعتی
- نیروگاهها
- تجهیزات کنترلی
جعبه کلکتور چیست؟
جعبه کلکتور چیست؟
جعبه کلکتور محفظهای است که کلکتور در داخل آن نصب میشود.
هدف از استفاده از جعبه کلکتور فقط زیبایی نیست.
این جعبه وظایف مهمی بر عهده دارد:
- محافظت از تجهیزات
- جلوگیری از ضربه
- دسترسی آسان به شیرها
- نظمدهی به سیستم
- افزایش عمر تجهیزات
امروزه تقریباً تمام پروژههای گرمایش از کف از جعبه کلکتور استفاده میکنند.
انواع کلکتور از نظر جنس
یکی از معیارهای مهم انتخاب کلکتور، جنس بدنه آن است.
کلکتور برنجی
رایجترین مدل بازار ایران.
مزایا:
- مقاومت بالا
- ضد خوردگی
- طول عمر زیاد
کلکتور استیل
در پروژههای حرفهای و صنعتی کاربرد دارد.
مزایا:
- مقاومت بسیار بالا
- ظاهر مناسب
- تحمل فشار بیشتر
کلکتور فولادی
عمدتاً در موتورخانهها استفاده میشود.
کلکتور پلیمری
در برخی سیستمهای سبک کاربرد دارد.
قیمت کلکتور به چه عواملی بستگی دارد؟
عوامل متعددی بر قیمت کلکتور تأثیرگذار هستند:
- جنس بدنه
- تعداد خروجیها
- برند سازنده
- فشار کاری
- وجود فلومتر
- تجهیزات کنترلی
- نوع کاربرد
به همین دلیل اختلاف قیمت میان مدلهای مختلف میتواند بسیار زیاد باشد.
راهنمای خرید کلکتور
هنگام خرید کلکتور فقط به قیمت توجه نکنید.
این موارد را نیز بررسی کنید:
- جنس بدنه
- تعداد خروجی مورد نیاز
- استانداردهای تولید
- خدمات پس از فروش
- کیفیت شیرآلات
- قابلیت تعمیر و نگهداری
- برند سازنده
یک کلکتور باکیفیت میتواند سالها بدون مشکل در سیستم تأسیساتی کار کند.
جمعبندی
اگر بخواهیم در یک جمله بگوییم کلکتور چیست، باید گفت کلکتور قلب سیستم توزیع سیالات در بسیاری از شبکههای تأسیساتی و صنعتی است. از کلکتور آب گرفته تا کلکتور گاز، کلکتور برقی، کلکتور موتورخانه و کلکتور گرمایش از کف، همگی با هدف توزیع بهتر جریان، کاهش اتصالات، افزایش کنترل و بهبود عملکرد سیستم طراحی شدهاند.
امروزه استفاده از سیستمهای کلکتوری دیگر یک انتخاب لوکس نیست، بلکه در بسیاری از پروژههای ساختمانی مدرن به یک استاندارد اجرایی تبدیل شده است. هرچه طراحی و انتخاب کلکتور دقیقتر انجام شود، بهرهوری کل سیستم نیز بیشتر خواهد بود و هزینههای تعمیر و نگهداری در سالهای آینده کاهش پیدا میکند.
