اتصالات سازهای نقش کلیدی در انتقال بارها، ارتقاء استحکام کلی و ایمنی ساختمانها ایفا میکنند. هر گونه نقص یا ضعف در این نقاط میتواند به خطرات ساختاری جدی منجر شود؛ بنابراین شناخت دقیق انواع اتصالها، اصول طراحی و اجرای صحیح آنها برای مهندسان، معماران و پیمانکاران ضروری است. در این مقاله، به بررسی جامع انواع اتصالات سازهای در ساختمانهای مسکونی، تجاری و صنعتی میپردازیم و نکات کلیدی هر کدام را با جزئیات بررسی میکنیم.
اهمیت و نقش اتصالات در سازههای ساختمانی
اتصالات، همانند رگهای خونی در بدن انسان، وظیفه انتقال نیروها از یک عضو به عضو دیگر را بر عهده دارند. در ساختمانها، این نیروها شامل نیروی کششی، فشاری، برشی و گشتاور میشوند که بهصورت ترکیبی بر سازه اثر میگذارند. طراحی مناسب اتصال نه تنها به بهبود عملکرد سازه کمک میکند، بلکه میتواند هزینههای نگهداری و تعمیرات را کاهش دهد و طول عمر مفید ساختمان را افزایش دهد.
اصول کلی طراحی اتصالات
- تحلیل دقیق نیروها: شناسایی تمام بارهای اعمالی (بارهای مرده، زنده، باد، زلزله) و توزیع آنها بر اتصال.
- استفاده از مواد مناسب: انتخاب فولاد، بتن مسلح یا ترکیبی از هر دو بسته به نوع اتصال و شرایط محیطی.
- رعایت استانداردهای ملی و بینالمللی: مانند آییننامههای ساختمان، ACI، Eurocode و ASTM.
- توجه به جزئیات اجرایی: شامل جزئیات جوشی، پیچگذاری، استفاده از پرینتهای پیشساخته و روشهای مونتاژ.

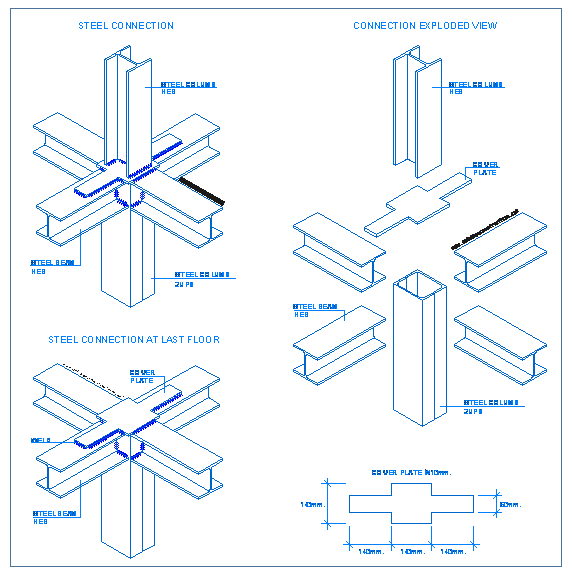

اتصالات تیر‑ستون در فریمهای فولادی
اتصال تیر به ستون یکی از پرکاربردترین و در عین حال حساسترین انواع اتصالات در فریمهای فولادی است. این اتصال باید توانایی انتقال گشتاورهای بزرگ و نیروهای برشی را داشته باشد. روشهای رایج شامل جوشکاری، استفاده از پینهای ثابت (پینگذاری)، و اتصال با پیچ و بولت میباشند. هر روش مزایا و معایب خاص خود را دارد؛ بهعنوان مثال، جوشکاری امکان انتقال نیروهای بزرگ را فراهم میکند اما نیاز به کنترل دقیق کیفیت جوش دارد.
در طراحی این اتصال، مهندسان معمولاً از ترکیب پروفیلهای فولادی با ضخامت مناسب استفاده میکنند و بهویژه در نقاط بحرانی، تقویتهای اضافی مانند پلاکهای تقویتی یا پلیتهای گرهدار را به کار میگیرند. همچنین، برای جلوگیری از لغزش تیر نسبت به ستون، استفاده از کلیدهای گرهدار یا پیچهای با مقاومت بالا توصیه میشود.
اتصالات ستون‑ستون (اتصالات زوایه)
اتصالات ستون‑ستون بهویژه در ساختمانهای بلند و در مناطقی که زلزله فعال است، اهمیت ویژهای دارند. این اتصالها معمولاً بهصورت کششی یا فشاری طراحی میشوند تا از انتقال نیروهای افقی بهطور مؤثر جلوگیری کنند. روشهای رایج شامل استفاده از براکتهای فولادی، پلاکهای تقویتی و گرهبرداریهای پیشساخته میباشند. در برخی پروژهها، برای کاهش وزن کلی سازه، از اتصالهای ترکیبی فولاد‑بتن (Composite) بهره گرفته میشود.
اتصالات کف‑ستون (پایه‑ستون)
اتصال پایه به ستون یکی از مهمترین نقاط برای انتقال بارهای عمودی به خاک است. در این اتصال، علاوه بر مقاومت در برابر فشار، مقاومت در برابر کشش و برش نیز ضروری است. روشهای معمول شامل استفاده از پایههای بتنی پیشساخته، پینگذاری فولادی و تقویتهای فولادی در اطراف پایه میباشد. برای ساختمانهای زلزلهساز، استفاده از سیستمهای پایهگذاری انعطافپذیر (مثل دستگاههای پایهگذاری با دمپر) میتواند به کاهش اثرات لرزش کمک کند.
اتصالات پیشساخته (Prefabricated Connections)
در سالهای اخیر، رشد فناوری پیشساختهسازی باعث شده است که بسیاری از اتصالات سازهای بهصورت ماژولار و در کارخانه تولید شوند. این روش نه تنها زمان ساخت را بهطور قابلتوجهی کاهش میدهد، بلکه کیفیت ساخت را نیز بهدست میآورد؛ زیرا تمام عملیات جوشکاری و مونتاژ در شرایط کنترلشده انجام میشود. از جمله نمونههای موفق میتوان به سیستمهای اتصالپیشساخته فولادی برای ساختمانهای تجاری اشاره کرد که با بهرهگیری از گرهبرداریهای استاندارد، امکان مونتاژ سریع در سایت را فراهم میسازند.
اتصالات بتن مسلح
در سازههای بتنی، اتصالات عمدتاً با استفاده از ریفهای فولادی (Rebar) و قالبهای بتنی انجام میشود. این روش بهویژه در اتصالات تیر‑ستون بتنی، ستون‑ستون و کف‑ستون کاربرد دارد. برای افزایش توان انتقال گشتاور، ریفهای افقی و عمودی در محل اتصال تقویت میشوند و سپس با بتن پر میشوند. علاوه بر این، استفاده از پوششهای پولیاتیک یا EPDM برای جلوگیری از نفوذ آب و خوردگی ریفها توصیه میشود.
معیارهای کلیدی در انتخاب نوع اتصال
- نوع بارگذاری: اگر گشتاورهای بزرگ وجود دارد، اتصالهای جوشی یا پیشساخته با پلاکهای تقویتی مناسباند.
- محیط کاری: در مناطق خورنده یا با رطوبت بالا، استفاده از فولاد گالوانیزه یا پوششهای محافظ توصیه میشود.
- سرعت اجرا: برای پروژههای با زمان محدود، اتصالات پیشساخته یا پینگذاری میتوانند گزینههای بهینه باشند.
- هزینه: ترکیب مواد (مثلاً فولاد‑بتن) میتواند هزینه کلی اتصال را کاهش دهد، به شرطی که در طراحی بهدقت محاسبه شود.
استانداردها و مقررات مربوط به اتصالات سازهای
در ایران، آییننامههای ساختمان (مانند آییننامه ۲۲۲) و استانداردهای ملی (مانند استانداردهای ISIRI) بهطور دقیق نحوه طراحی، اجرا و آزمون اتصالات را تعیین میکنند. برای سازههای فولادی، استانداردهای ASTM A325 و A490 برای بولتگذاری و استانداردهای AWS برای جوشکاری الزامی هستند. در پروژههای بینالمللی، رعایت Eurocode 3 (EN 1993) و AISC 360 نیز ضروری است.
نکات اجرایی برای اطمینان از کیفیت اتصال
- بازرسی پیش از نصب: اطمینان از صحت ابعاد، کیفیت مواد و عدم وجود نقص در اجزاء.
- کنترل جوشکاری: استفاده از آزمونهای غیر مخرب (NDT) مانند رادارهای اولترا سونی و تستهای تشریحی.
- پیچگذاری صحیح: اعمال گشتاور مناسب بهوسیله ابزارهای توزیندار و رعایت توزیع یکنواخت نیرو.
- مستندسازی: ثبت تمام مراحل اجرا، نتایج آزمونها و گواهینامههای مواد برای مراجعات بعدی.
مزایا و معایب هر نوع اتصال
در ادامه بهصورت خلاصه، مزایا و معایب رایجترین روشهای اتصال را بررسی میکنیم:
جوشکاری
مزایا: انتقال نیروهای بالا، انعطافپذیری در طراحی، کاهش نیاز به عناصر اضافی. معایب: نیاز به کنترل دقیق کیفیت، هزینههای اضافی برای آزمونهای NDT، حساسیت به دمای محیط.
پیچگذاری (Bolting)
مزایا: نصب سریع، قابلیت بازسازی و تعویض آسان، عدم نیاز به مهارتهای جوشکاری خاص. معایب: محدودیت در انتقال گشتاورهای بسیار بالا، نیاز به نگهداری دورهای و بررسی سفتی پیچها.
پینگذاری (Pinning)
مزایا: سادگی اجرا، مناسب برای اتصالات موقتی یا قابل حرکت. معایب: مقاومت کمتر در برابر گشتاور، نیاز به طراحی دقیق برای جلوگیری از لغزش.
پیشساخته (Prefabricated)
مزایا: کیفیت کنترلشده، سرعت بالای نصب، کاهش هزینههای نیروی کار در سایت. معایب: هزینه اولیه بالاتر، نیاز به حمل و نقل دقیق و برنامهریزی دقیق حمل و نقل.
نتیجهگیری
انواع اتصالات سازهای در ساختمانها نه تنها بهعنوان عناصر اساسی برای انتقال نیروها عمل میکنند، بلکه بهعنوان نقاط حساس که میتوانند عملکرد کلی سازه را تحتتأثیر قرار دهند، شناخته میشوند. با درک دقیق اصول طراحی، انتخاب مواد مناسب، رعایت استانداردهای فنی و انجام بازرسیهای دقیق، میتوان از بروز مشکلات ساختاری جلوگیری کرد و ساختمانهای ایمن، پایدار و اقتصادی ساخت. در نهایت، همکاری نزدیک بین مهندسان سازه، معماران و پیمانکاران، همراه با استفاده از فناوریهای نوین پیشساخته، میتواند بهبود قابلتوجهی در کیفیت و سرعت اجرای پروژههای ساختمانی بهوجود آورد.
