سنجاقی یا Stud Bolt یکی از مهمترین اتصالات مکانیکی در حوزه آرماتوربندی است که بهویژه در پروژههای ساختمانی بزرگ، پلها و سازههای صنعتی کاربرد فراوان دارد. این عنصر فولادی نه تنها بهعنوان یک نگهدارندهی محوری برای اتصال اعضای مختلف سازه عمل میکند، بلکه نقش کلیدی در انتقال بارهای محوری و برشی بین بخشهای مختلف ساختار ایفا میکند. در این مقاله به بررسی دقیق مفهوم سنجاقی، انواع مختلف آن، کاربردهای متنوع در آرماتوربندی، مزایا و معایب، استانداردهای مربوطه و نکات کلیدی نصب میپردازیم.
تعریف و اصول پایهای سنجاقی در آرماتوربندی
سنجاقی در واقع یک میلهی فولادی با سرهای متفاوت است که یک سر آن بهصورت شاسی یا شلنگدار (مانند شیشهکوب) و سر دیگر بهصورت شاسیپوش (مانند گرهزنی) یا صاف میباشد. این میلهها پس از نصب، با استفاده از پیچ یا سفتکنندههای مخصوص در محلهای اتصال قرار میگیرند و بهصورت محوری یا مورب میتوانند نیروهای کششی یا فشار را تحمل کنند. در آرماتوربندی، سنجاقیها معمولاً برای اتصال تیرهای فولادی به ستونها، اتصال پایههای بتنی به المانهای فولادی، یا برای تثبیت پلهای پیشساخته استفاده میشوند.

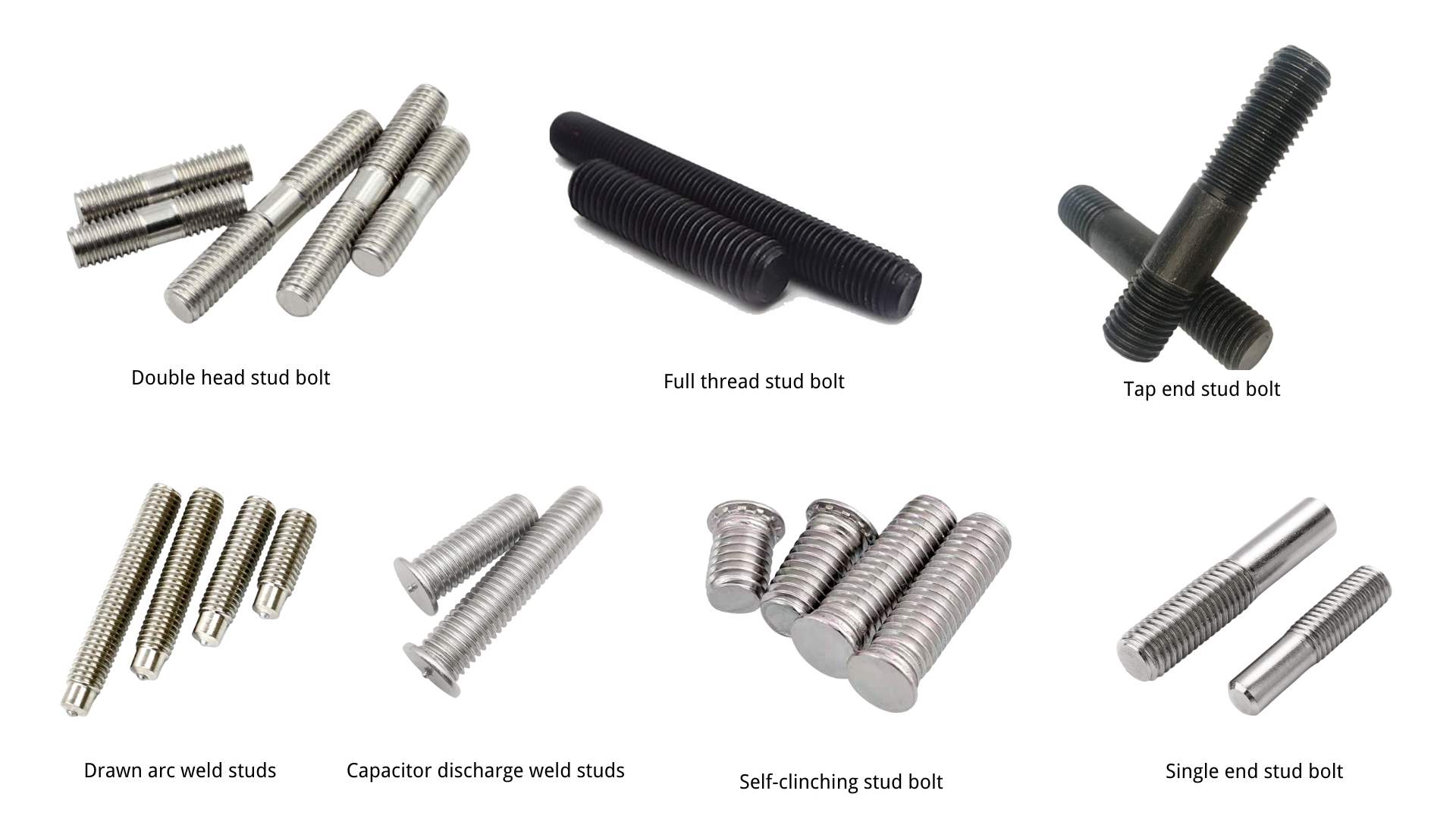

انواع سنجاقیهای موجود در بازار
سنجاقیها از نظر شکل، طول، قطر و جنس به دستههای مختلفی تقسیم میشوند. مهمترین انواع عبارتند از:
- سنجاقی شاسیدار (Stud Bolt with Threaded End): سر یکطرف شاسیدار و طرف دیگر با رزوه، مناسب برای اتصال به پایههای بتنی.
- سنجاقی شلنگدار (Sleeve Stud): دارای شلنگ یا لولهای در میانه برای تحمل نیروی برشی بیشتر.
- سنجاقی دو سر شاسیدار (Double-ended Stud): هر دو سر شاسیدار، برای اتصال دو المان فولادی بهیکدیگر استفاده میشود.
- سنجاقی سرپوشدار (Headed Stud): سر آن شاسی یا مسطح است و برای نصب در محلهای نیاز به توزیع فشار بزرگتر مناسب است.
ویژگیهای کلیدی هر نوع سنجاقی
انتخاب نوع مناسب سنجاقی بستگی به عوامل زیر دارد:
- نوع بار (کششی، فشاری یا برشی).
- طول و قطر مورد نیاز برای تحمل بارهای محاسبهشده.
- محیط کاری (خشکی، رطوبتی یا شیمیایی) که میتواند بر جنس فولاد تأثیر بگذارد.
- استانداردهای ملی یا بینالمللی (مانند ASTM، BS) که برای هر نوع کاربرد الزامی است.
کاربردهای اصلی سنجاقی در آرماتوربندی
سنجاقیها در پروژههای ساختمانی بهعنوان یک پیوند اساسی برای ترکیب اعضای فولادی و بتنی شناخته میشوند. برخی از رایجترین کاربردها عبارتند از:
- اتصال تیرهای فولادی به ستونهای بتنی در سازههای اسکلت فولادی.
- تثبیت پایههای پیشساخته (Precast) بهصورت مستقیم به فونداسیون یا پایههای بتنی.
- نصب پلهای پیشساخته، جایی که سنجاقیها نقش کلیدی در انتقال بارهای عمودی و افقی ایفا میکنند.
- پشتیبانی از سازههای پیشساختهسازی (Modular) که نیاز به اتصال سریع و ایمن دارند.
نقش سنجاقی در بهبود عملکرد سازه
با استفاده صحیح از سنجاقی، میتوان از پدیدههای نوسان و تکانلرزه در سازههای بلند جلوگیری کرد. این اتصالات بهویژه در مناطق زلزلهخیز، بهعنوان یک لایهی انعطافی عمل میکنند که انرژی ارتعاشی را جذب و توزیع میکند.
مزایا و معایب استفاده از سنجاقی در آرماتوربندی
همانطور که میدانید، هیچ راهحل فنی بدون مزایا و معایب نیست. در ادامه به بررسی نقاط قوت و ضعف سنجاقیها میپردازیم.
- مزایا:
- سرعت نصب: نسبت به روشهای جوشکاری یا اتصالات پیچدار دیگر زمان نصب کمتری میگیرد.
- قابلیت بازگشت: در صورت نیاز به تعمیر یا تغییرات سازه، سنجاقیها بهراحتی قابل باز کردن هستند.
- قابلیت تحمل بارهای بزرگ: بهخصوص در سنجاقیهای شلنگدار که توان برشی بالایی دارند.
- قابلیت استفاده در محیطهای سخت: با پوششهای ضدزنگ یا فولادهای خاص میتوان در شرایط خورنده نیز از آنها بهره برد.
- معایب:
- نیاز به کنترل دقیق گشتاور سفتکردن: اگر سفتکردن نادرست باشد، ممکن است باعث شکست محلی یا لغزش شود.
- قیمت بالاتر نسبت به برخی اتصالات سادهتری مانند پیچهای عادی.
- عدم انعطافپذیری در برخی شرایط بارگذاری شدید که ممکن است نیاز به جوشکاری داشته باشد.
استانداردهای بینالمللی و ملی برای سنجاقیها
برای اطمینان از کیفیت و ایمنی، سنجاقیها باید مطابق با استانداردهای مشخصی تولید و نصب شوند. در ایران، استانداردهای ملی (مانند ISIRI 2456) و در سطح جهانی، استانداردهای ASTM A193/A194، BS 6892 و EN 10269 بیشترین استفاده را دارند. این استانداردها شامل موارد زیر میشوند:
- مشخصات شیمیایی و مکانیکی فولاد (مانند حد نهایی کشش، سختی، مقاومت به خوردگی).
- ابعاد دقیق (طول، قطر، رزوه) که باید با دقت ±0.2 میلیمتر رعایت شود.
- روشهای تست گشتاور سفتکردن و تحمل بارهای محوری و برشی.
- دستورالعملهای نصب، شامل پیشنقشگیری، استفاده از واشرهای مناسب و انتخاب کلید گشتاور.
نکات کلیدی در نصب صحیح سنجاقی
برای بهرهبرداری بهینه از سنجاقیها، رعایت مراحل زیر الزامی است:
- آمادهسازی سطح: اطمینان از تمیزی و صاف بودن سطح پایه یا تیر قبل از نصب.
- استفاده از واشرهای مناسب: برای توزیع یکنواخت فشار و جلوگیری از خراشهای سطحی.
- تعیین گشتاور سفتکردن: با توجه به قطر و نوع سنجاقی، گشتاور توصیهشده توسط تولیدکننده باید با ابزار دقیق (Torque Wrench) اعمال شود.
- کنترل کیفیت پس از نصب: انجام آزمونهای کششی یا برشی برای اطمینان از استحکام اتصال.
پیشنهادات عملی برای مهندسان اجرایی
مهندسان میتوانند از نرمافزارهای تحلیل سازه (مانند SAP2000 یا ETABS) برای محاسبه دقیق نیروی وارد بر هر سنجاقی استفاده کنند. همچنین، در پروژههای بزرگ، استفاده از تکنیکهای پیشنقشگیری (Pre-Tensioning) میتواند بهصرفهجویی در زمان و افزایش استحکام نهایی کمک کند.
مقایسه سنجاقی با روشهای دیگر اتصال
در مقابل جوشکاری، اتصالات پیچدار یا استفاده از لنتهای فولادی، سنجاقی مزیتهایی چون سرعت نصب، قابلیت بازگشت و کاهش ریسک نقص جوش را دارد. اما در برخی موارد، بهویژه در بارهای دینامیک شدید، جوشکاری میتواند گزینه بهتری باشد زیرا میتواند توزیع بار را بهصورت یکنواختتری در سراسر سطح اتصال انجام دهد.
نتیجهگیری
سنجاقی در آرماتوربندی یک عنصر اساسی برای ایجاد اتصالات ایمن، سریع و قابل بازگشت در سازههای مدرن است. با شناخت دقیق انواع، مزایا و معایب، و رعایت استانداردهای بینالمللی، مهندسان میتوانند از این ابزار برای بهبود کارایی و ایمنی پروژههای ساختمانی بهرهبرداری کنند. در نهایت، ترکیب دانش فنی، ابزارهای دقیق و نظارت مستمر بر کیفیت، کلید موفقیت در استفاده بهینه از سنجاقیهاست.
