تحلیل نقشه معماری ساختمان یکی از مهارتهای اساسی مهندسان، معماران و مدیران پروژه است که بدون آن نمیتوان به درک صحیح از ارتباط فضاها، عملکردهای مختلف و قابلیت اجرایی طرح دست یافت. این فرآیند نه تنها به شناسایی نقاط قوت و ضعف طراحی کمک میکند، بلکه پایهای برای بهینهسازی هزینهها، زمانبندی ساخت و حتی ارتقای ارزش افزوده ملک میسازد. در ادامه، گامهای عملی و ابزارهای مورد نیاز برای تجزیه و تحلیل دقیق نقشههای معماری را به تفصیل بررسی میکنیم.

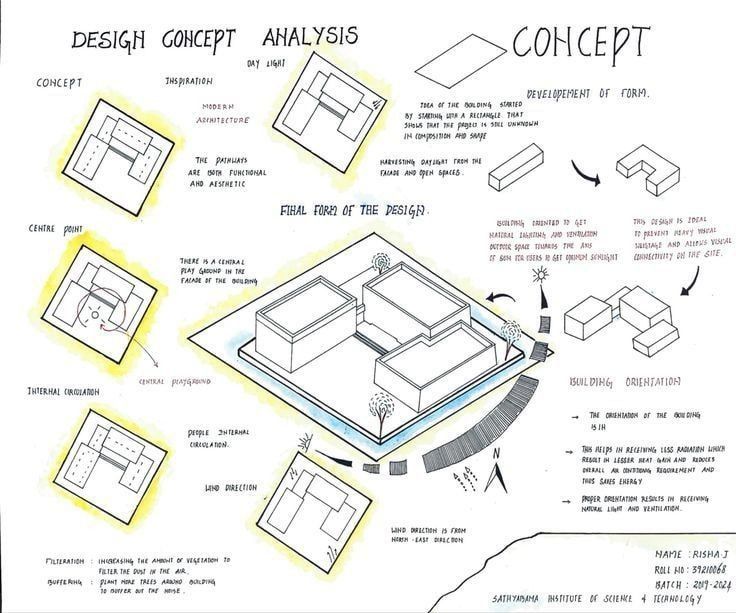

آشنایی اولیه با نقشه معماری
نقشه معماری، بهعنوان یک زبان گرافیکی، تمامی جزئیات فیزیکی و عملکردی یک ساختمان را در قالب خطوط، نمادها و مقیاسهای استاندارد نمایش میدهد. هر خط، نقطه یا نماد در این نقشه معنای خاصی دارد؛ برای مثال، خطوط ضخیم نشانگر دیوارهای تحملکننده، خطوط نازک نمایانگر جدارههای غیرحملکننده و نمادهای خاص مثل ⌀ برای نمایش قطر لولهها استفاده میشود. درک این نشانهها پیشنیاز اصلی برای هر تحلیلی است.

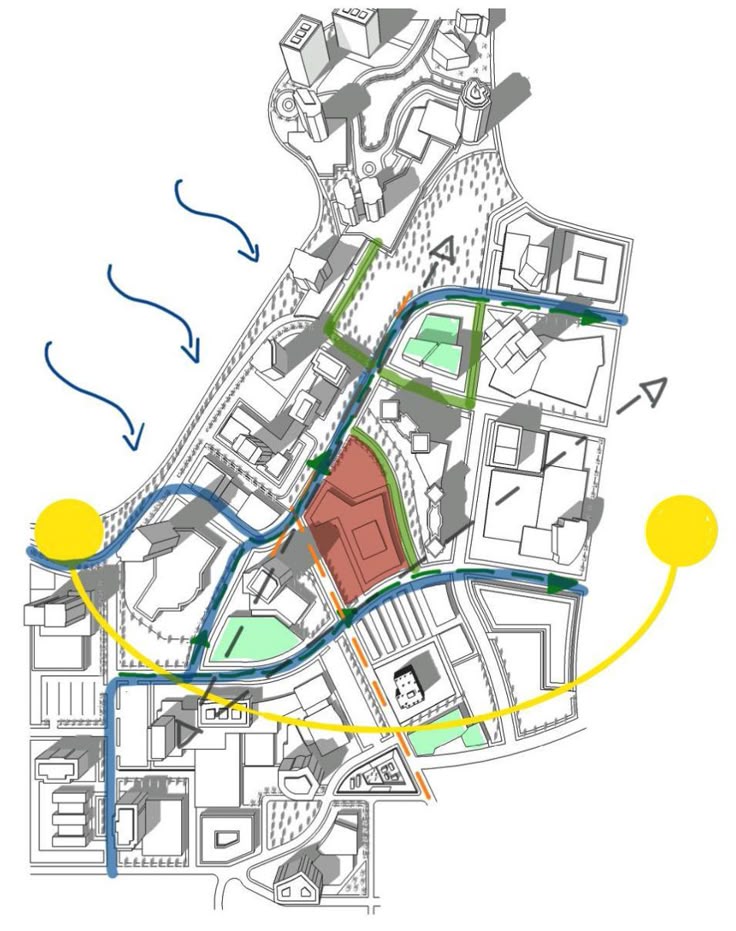

اجزای کلیدی نقشه معماری
قبل از ورود به تحلیل، باید از اجزای اساسی نقشه که بهصورت زیر طبقهبندی میشوند، آگاهی کامل داشته باشید:
- فازهای مختلف ساختمانی: شامل پلانهای طبقات، مقطعهای افقی و عمودی، نمایها و جزئیات اجرایی.
- علامتگذاریهای ساختمانی: مانند نشانگرهای دربها، پنجرهها، پلهها، لبههای ایستایی و غیره.
- نقشههای خدماتی: خطوط آب، گاز، برق، تهویه و سیستمهای اطفای حریق که معمولاً با رنگهای خاصی نمایش داده میشوند.
- مقیاس و ابعاد: هر نقشه باید بهدقت با مقیاس استاندارد (مثلاً 1:100 یا 1:50) ترسیم شده باشد تا امکان اندازهگیری دقیق فراهم شود.
- نقشههای ساختاری: اگرچه در نقشه معماری بهصورت جزئی نمایش داده میشود، اما باید با نقشههای سازهای هماهنگ باشد.

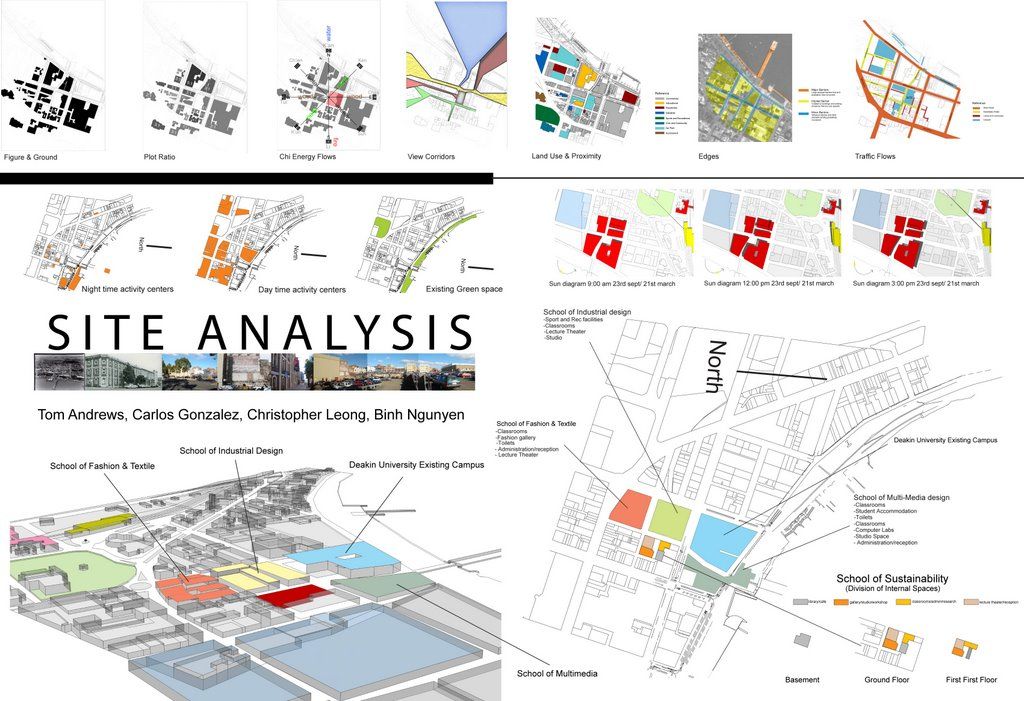

مراحل تحلیل دقیق نقشه
تحلیل نقشه معماری میتواند بهصورت گامبهگام انجام شود؛ هر گام بهمنظور استخراج اطلاعات خاصی طراحی شده است که در ادامه به تفصیل شرح داده میشود.
مرحله ۱: بررسی مقیاس و مقیاسبندی
ابتدا باید اطمینان حاصل کنید که تمام پلانها و مقاطع بر روی یک مقیاس یکسان رسم شدهاند. این امر امکان مقایسه مستقیم فضاها و محاسبه مساحتهای کلیدی را فراهم میسازد. برای مثال، با استفاده از ابزارهای دیجیتال میتوانید مساحت کل طبقه را بهسرعت محاسبه کرده و نسبت به برنامهریزی اولیه مقایسه کنید.
مرحله ۲: شناسایی فضاهای عملکردی
در هر پلان، فضاها بهصورت مستطیل، مربع یا شکلهای پیچیدهتر نمایش داده میشوند. مهم است که هر فضا را با توجه به عملکرد آن (مانند اتاق خواب، سالن اجتماعات، سرویس بهداشتی) برچسبگذاری کنید. این کار به شما کمک میکند تا از نظر جریان انسانی، دسترسی به سرویسها و ارتباطات فضایی، نقاط ضعف یا تنگناهای احتمالی را شناسایی کنید.

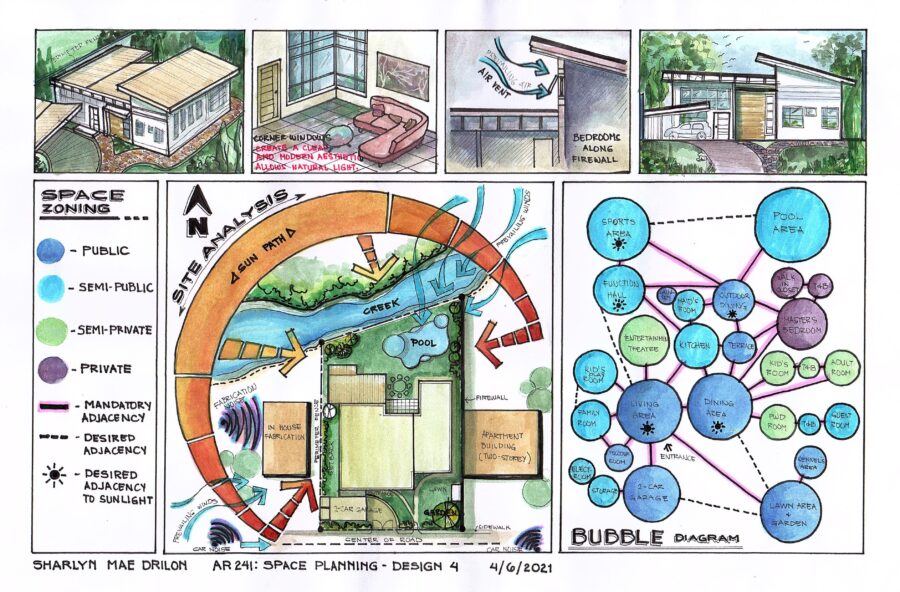

مرحله ۳: بررسی ارتباطات فضایی و مسیرهای جریان
یکی از مهمترین جنبههای تحلیل، ارزیابی مسیرهای حرکتی افراد بین فضاها است. خطوط راهرو، پلهها و دربها باید بهگونهای طراحی شوند که جریان حرکت بهصورت روان و بدون موانع باشد. ابزارهای تحلیل مسیر (مانند Space Syntax) میتوانند بهصورت عددی نشان دهند که کدام فضاها بیشترین ترافیک را دارند و آیا نیاز به تغییر در مسیرها وجود دارد یا خیر.
مرحله ۴: ارزیابی ابعاد و نسبتهای انسانی
هر فضای داخلی باید با توجه به معیارهای ارگونومی انسانی طراحی شود؛ برای مثال، عرض راهروهای اصلی نباید کمتر از ۱۲۰ سانتیمتر باشد و ارتفاع سقف باید حداقل ۲٫۴ متر باشد. با مقایسه این دادهها با استانداردهای ملی و بینالمللی میتوانید از عدم تطابق با قوانین ساخت و مقررات جلوگیری کنید.
مرحله ۵: هماهنگی با نقشههای خدماتی و ساختاری
در این مرحله، باید اطمینان حاصل کنید که خطوط خدماتی (آب، برق، تهویه) با دیوارهای تحملکننده تداخل ندارند. همچنین، موقعیت ستونها و تیرهای ساختاری باید با پلانهای معماری هماهنگ باشد تا از بروز مشکلات اجرایی در مرحله ساخت جلوگیری شود.
ابزارهای دیجیتال برای تحلیل نقشه معماری
امروزه نرمافزارهای پیشرفتهای برای تسهیل فرآیند تحلیل وجود دارند که میتوانند بهصورت خودکار دادههای کلیدی را استخراج کنند. برخی از مهمترین این ابزارها عبارتند از:
- AutoCAD و Revit: امکان استخراج مساحت، حجم، طول خطوط و تولید گزارشهای سفارشی.
- SketchUp با افزونههای تحلیل فضایی: برای بررسی مسیرهای حرکت و شبیهسازی فضاهای داخلی.
- ArchiCAD: ترکیب نقشههای معماری با مدلسازی اطلاعات ساختمان (BIM) برای هماهنگی کامل بین معماری، سازه و خدمات.
- Space Syntax Analyzer: ابزار تخصصی برای تحلیل شبکههای حرکتی و شناخت نقاط بحرانی در طرح.
استفاده از این نرمافزارها نه تنها دقت تحلیل را بالا میبرد، بلکه زمان مورد نیاز برای بررسیهای دستی را بهطرزی قابلتوجه کاهش میدهد.
نکات عملی برای مهندسان و طراحان
در پایان، برخی نکات کلیدی که میتوانند بهعنوان چکلیست روزانه برای هر کسی که با نقشههای معماری سروکار دارد، مطرح شوند:
- همیشه مقیاس اصلی نقشه را قبل از هر کاری چک کنید؛ حتی یک اختلاف کوچک میتواند بهخطاهای بزرگ در محاسبه مساحتها منجر شود.
- از رنگهای استاندارد برای نشانگذاری خدمات استفاده کنید؛ این کار باعث میشود که در طول پروژه، تداخلها بهسرعت شناسایی شوند.
- قبل از نهاییسازی طرح، یک جلسه مرور میان تیم معماری، سازه و خدمات برگزار کنید تا تمامی جزئیات با هم هماهنگ شوند.
- بهدقت نسبتهای انسانی را بررسی کنید؛ فضاهایی که برای افراد بزرگ یا کوچک مناسب نیستند، میتوانند تجربه کاربری منفی ایجاد کنند.
- در صورت امکان، مدلسازی BIM را برای پروژههای بزرگ بهکار بگیرید؛ این روش امکان شبیهسازی دقیقتری از فرآیندهای ساخت و نگهداری را فراهم میکند.
با پیروی از این مراحل و بهرهگیری از ابزارهای مدرن، میتوانید نقشههای معماری را نه تنها بهصورت تئوری بلکه بهصورت عملی و مؤثر تحلیل کنید؛ چیزی که در نهایت منجر به بهبود کیفیت ساخت، کاهش هزینههای غیرمنتظره و رضایت بیشتر مشتریان میشود.
